Colores Tuberías Industriales: NOM-026

En el dinámico y a menudo complejo entorno de los parques industriales, la seguridad es un pilar fundamental que no puede pasarse por alto. Un componente esencial para garantizar un ambiente de trabajo seguro y eficiente es el correcto uso e interpretación del código de colores para la identificación de tuberías. Este sistema no es una mera formalidad, sino una herramienta crítica diseñada para proteger vidas, prevenir accidentes costosos y optimizar las operaciones diarias. En México, la normativa clave que rige esta importante práctica es la Norma Oficial Mexicana NOM-026-STPS-2008, que establece los requerimientos para los colores y señales de seguridad e higiene, incluyendo la identificación de riesgos por fluidos conducidos en tuberías. Entender y aplicar esta norma es vital para cualquier empresa que opere con sistemas de tuberías.

Esta norma sustituye a versiones anteriores, como la mencionada NOM-028-STPS-1994, consolidando y actualizando las directrices para la identificación clara y unificada de los fluidos que recorren las vastas redes de tuberías en las instalaciones industriales. Su objetivo principal es proporcionar información rápida y precisa sobre el contenido y los riesgos asociados a las tuberías, lo que permite una respuesta adecuada en situaciones normales y, sobre todo, durante emergencias.

¿Qué Define la NOM-026-STPS-2008 para la Identificación de Tuberías?

La NOM-026-STPS-2008 establece un código de identificación específico para las tuberías industriales. Este código se compone de varios elementos esenciales que trabajan conjuntamente para comunicar información crítica al personal. Estos elementos son:

• Color de Seguridad: Es el color principal que clasifica el tipo general de fluido según su riesgo o propósito.
• Color Contrastante: Un color que se utiliza para resaltar el color de seguridad o la información complementaria, asegurando su visibilidad.
• Información Complementaria: Detalles adicionales sobre la naturaleza exacta del fluido, su riesgo específico o información del proceso.
• Indicación de la Dirección del Flujo: Una flecha que muestra el sentido en el que se mueve el fluido dentro de la tubería.

La correcta combinación y aplicación de estos elementos permiten una identificación inequívoca, incluso a distancia o en condiciones de visibilidad reducida.

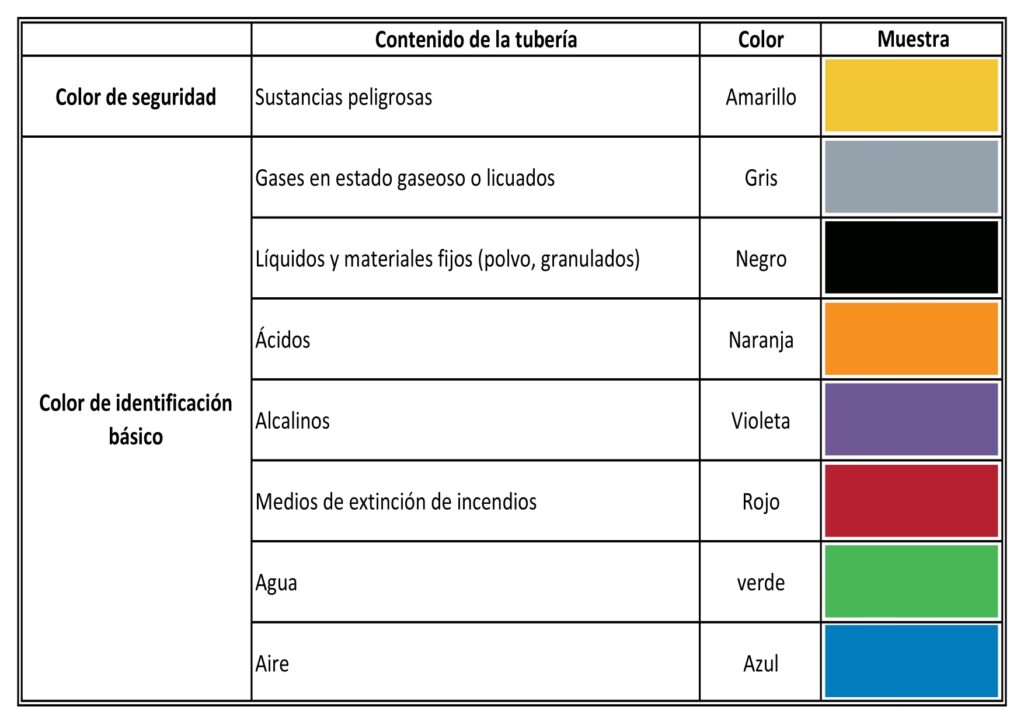

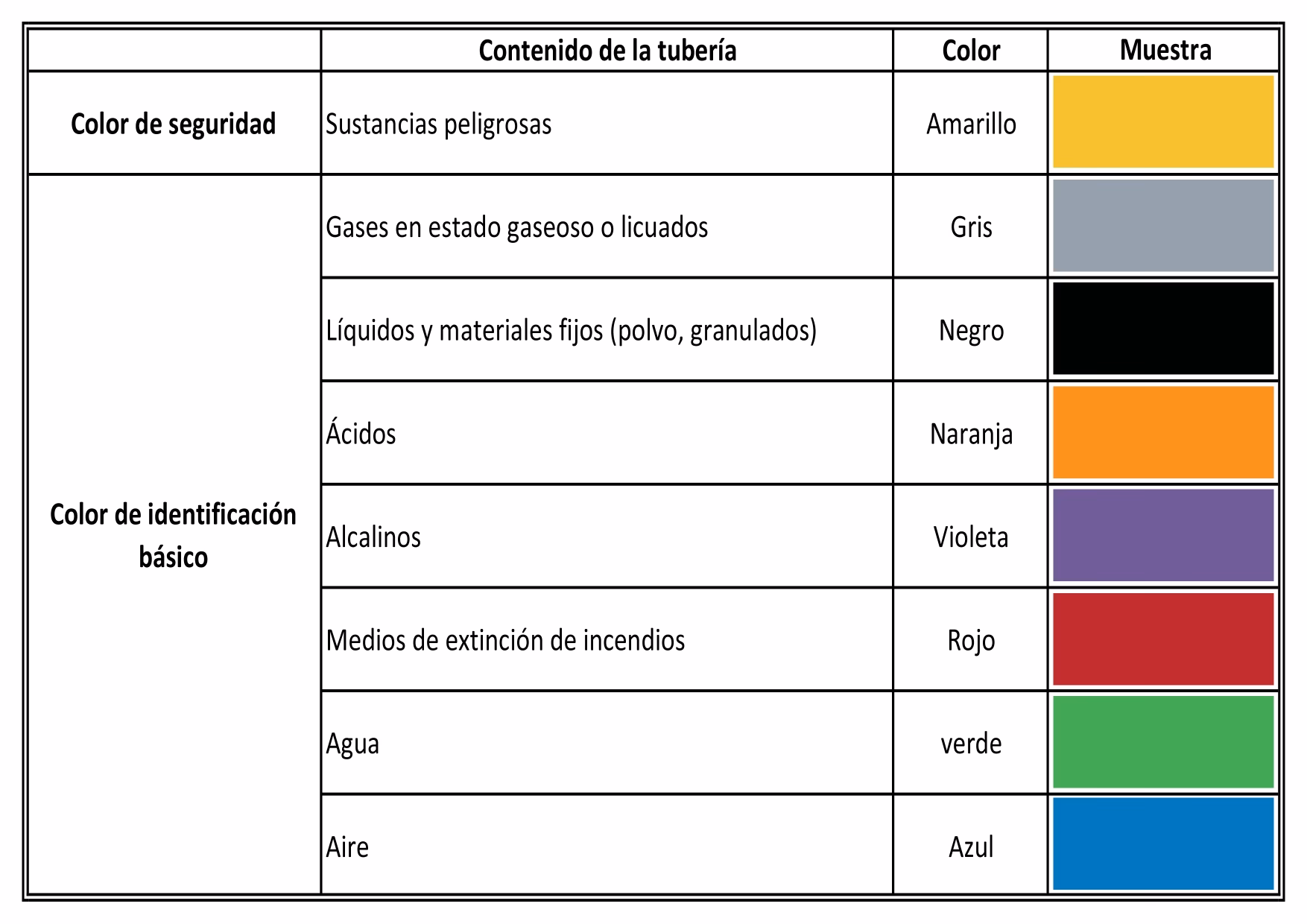

Los Colores Clave Según la NOM-026 y Su Significado

La norma mexicana define tres colores de seguridad principales para la identificación de riesgos por fluidos en tuberías. Cada color tiene un significado muy específico que todo el personal debe conocer y comprender:

Rojo: Fluidos para el Combate de Incendio

El color rojo está reservado exclusivamente para identificar las tuberías que conducen fluidos destinados a la lucha contra incendios. Esto incluye agua, espuma, agentes químicos secos o cualquier otro agente extintor. La rápida identificación de estas líneas es crucial durante una emergencia para localizar y activar los sistemas contra incendios de manera eficiente.

Amarillo: Fluidos Peligrosos

El color amarillo se utiliza para identificar fluidos que, por sus características intrínsecas o las condiciones a las que están sometidos, representan un riesgo para la seguridad y la salud de los trabajadores. La norma especifica cómo determinar si un fluido es peligroso:

• Consultando las Hojas de Datos de Seguridad (HDS) del fluido, conforme a la NOM-018-STPS-2000.
• Si el fluido se encuentra a una temperatura extrema (mayor de 50°C o tan baja que pueda causar lesión por contacto).
• Si el fluido está sometido a una presión extrema (manométrica de 686 kPa, equivalente a 7 kg/cm², o mayor).

Es fundamental evaluar cada fluido en el sistema de tuberías según estos criterios para determinar si debe ser identificado con el color amarillo. La norma también permite el uso de bandas con franjas diagonales amarillas y negras a 45° como alternativa para identificar fluidos peligrosos, donde el amarillo debe cubrir al menos el 50% de la banda.

Verde: Fluidos de Bajo Riesgo

El color verde se asigna a las tuberías que transportan fluidos cuyas características intrínsecas no son peligrosas por naturaleza y cuyas condiciones de presión y temperatura no rebasan los límites considerados como extremos por la norma. Estos fluidos no representan un riesgo significativo en caso de fuga o contacto, facilitando la gestión de sistemas como agua potable, aire comprimido a baja presión, etc.

Métodos de Aplicación del Color y Dimensiones

La NOM-026 ofrece flexibilidad en cómo aplicar el color de seguridad a las tuberías, permitiendo a las empresas elegir el método que mejor se adapte a sus instalaciones, siempre y cuando se cumplan las especificaciones:

• Pintar la Tubería a Todo lo Largo: La opción más visible, donde toda la superficie de la tubería se pinta con el color de seguridad correspondiente.
• Pintar con Bandas de Identificación: Consiste en pintar secciones o 'bandas' de color alrededor de la tubería. Estas bandas deben tener un ancho mínimo de 100 mm y su tamaño debe incrementarse proporcionalmente al diámetro exterior de la tubería.
• Colocar Etiquetas Indelebles: Se pueden usar etiquetas que cubran toda la circunferencia de la tubería con el color de seguridad. Las dimensiones de estas etiquetas deben ser equivalentes a las de las bandas de identificación según el diámetro de la tubería.

Las dimensiones mínimas de las bandas o etiquetas de identificación en relación al diámetro exterior de la tubería están especificadas en la norma para asegurar su visibilidad:

Estas dimensiones garantizan que la identificación sea claramente visible incluso en tuberías de gran tamaño.

La Importancia de la Información Complementaria

Si bien el color de seguridad clasifica el fluido en una categoría general (peligroso, no peligroso, incendio), la información complementaria es crucial para especificar la naturaleza exacta del fluido y sus riesgos particulares. Esta información puede presentarse de diversas maneras:

• Mediante señales de seguridad e higiene adicionales que cumplan con el capítulo 8 de la NOM-026.
• Usando leyendas que indiquen el riesgo del fluido (ej. TÓXICO, INFLAMABLE, CORROSIVO).
• Aplicando la señalización para riesgos por sustancias químicas según la NOM-018-STPS-2000.
• Indicando el nombre completo de la sustancia (ej. ÁCIDO SULFÚRICO).
• Proporcionando información del proceso (ej. AGUA PARA CALDERAS).
• Cualquier combinación de las anteriores.

Cuando se utilizan leyendas para fluidos peligrosos, la norma proporciona una lista de términos clave (Tabla 6). Si un fluido presenta múltiples riesgos, todos deben indicarse, idealmente en orden de importancia. Para ácidos y álcalis corrosivos o irritantes, se debe especificar si es ÁCIDO o ÁLCALI antes de la leyenda de riesgo. Los fluidos radiactivos tienen un símbolo específico que debe usarse como información complementaria.

La información complementaria y los símbolos deben pintarse sobre la banda de color de seguridad o colocarse en etiquetas o placas adyacentes. El color de esta información debe ser el color contrastante correspondiente al color de seguridad (Blanco para Rojo, Verde y Azul; Negro o Magenta para Amarillo). Para las bandas amarillas con franjas negras, las leyendas pueden ser Blancas o Negras para contrastar con el color de la tubería. La norma también establece requisitos mínimos para la altura de las letras y la longitud de las flechas, en proporción al diámetro de la tubería, para asegurar su legibilidad.

Indicación Clara de la Dirección del Flujo

Saber en qué dirección se mueve un fluido es tan importante como saber qué fluido es. La NOM-026 exige que se indique la dirección del flujo mediante una flecha. Esta flecha debe colocarse adyacente a las bandas de identificación o a la información complementaria cuando la tubería esté pintada a todo lo largo. Si el fluido puede circular en ambas direcciones, se debe usar una flecha doble.

La flecha se pinta directamente sobre la tubería o se integra en las etiquetas/placas. Su color debe ser Blanco o Negro para contrastar claramente con el color de la tubería. La longitud de la flecha debe ser igual o mayor a la altura de las letras utilizadas en la información complementaria, garantizando que sea fácilmente visible y comprensible.

Ubicación Estratégica para Máxima Visibilidad

La eficacia del código de colores depende de que sea visible y legible. La norma estipula que la identificación de las tuberías (color de seguridad, información complementaria, flecha de flujo) debe ubicarse de forma que sea fácilmente observable desde cualquier punto en la zona donde se encuentra el sistema de tuberías. Puntos clave para la ubicación incluyen:

• En la cercanía de válvulas y conexiones.
• En tramos rectos, a intervalos regulares no mayores a 10 metros (para bandas de hasta 200mm) o 15 metros (para bandas mayores de 200mm).
• En puntos donde la tubería cambia de dirección o pasa a través de paredes o pisos.

Una ubicación adecuada asegura que el personal pueda identificar rápidamente el contenido de una tubería antes de interactuar con ella, ya sea para mantenimiento, operación o en caso de emergencia.

Cumplimiento de la NOM-026: Obligaciones y Beneficios

El cumplimiento de la NOM-026-STPS-2008 es una obligación legal para todos los centros de trabajo en México que cuenten con sistemas de tuberías (con algunas excepciones específicas detalladas en la norma, como tuberías subterráneas u ocultas, ductos eléctricos, o en centrales nucleares y ciertas plantas potabilizadoras/redes de distribución de agua). Las obligaciones del patrón incluyen:

• Mantener la documentación que evidencie el cumplimiento.
• Proporcionar capacitación a los trabajadores sobre la correcta interpretación de la señalización.
• Garantizar el mantenimiento continuo de la aplicación del color, señalización e identificación para asegurar su visibilidad y legibilidad.
• Ubicar las señales de seguridad (incluyendo la identificación de tuberías) de manera que sean fácilmente observables y no sean obstruidas.

Los trabajadores, por su parte, tienen la obligación de participar en la capacitación y de respetar y aplicar los elementos de señalización establecidos.

Más allá de la obligación legal, cumplir con la NOM-026 trae consigo importantes beneficios:

• Prevención de Accidentes: La identificación clara reduce drásticamente el riesgo de errores humanos al manipular tuberías con fluidos peligrosos.
• Respuesta Rápida en Emergencias: Permite al personal de respuesta (internos o externos) identificar rápidamente el contenido y el riesgo de una tubería afectada.
• Mantenimiento Eficiente: Facilita las tareas de mantenimiento al identificar correctamente las líneas y los fluidos que transportan.
• Ambiente de Trabajo Seguro: Fomenta una cultura de seguridad al estandarizar la comunicación visual de riesgos.
• Cumplimiento Normativo: Evita sanciones y multas por incumplimiento de la legislación laboral mexicana.

Para asegurar el cumplimiento, se recomienda realizar inspecciones periódicas, auditorías internas o externas (la norma prevé la actuación de Unidades de Verificación acreditadas), y especialmente, invertir en capacitación de calidad. Tecnologías inmersivas como la realidad virtual pueden ser herramientas efectivas para simular escenarios y entrenar al personal en la identificación y respuesta adecuadas frente a diferentes códigos de colores y situaciones de riesgo en tuberías, ofreciendo un entorno seguro para el aprendizaje práctico.

Colores de Seguridad Generales y Señales (NOM-026)

Es importante recordar que la NOM-026-STPS-2008 también aborda otros aspectos de la señalización de seguridad e higiene en los centros de trabajo, más allá de la identificación de tuberías. La norma establece colores de seguridad generales y formas geométricas para diferentes tipos de señales:

• Rojo: Señales de Paro, Prohibición, y Material/Equipo para Combate de Incendios. Forma geométrica: Circular (para prohibición).
• Amarillo: Señales de Advertencia de Peligro, Delimitación de Áreas, Advertencia de Radiaciones Ionizantes. Forma geométrica: Triangular (para precaución/advertencia).
• Verde: Señales de Condición Segura, Salidas de Emergencia, Primeros Auxilios, Zonas Seguras. Forma geométrica: Cuadrada o rectangular (para información).
• Azul: Señales de Obligación. Forma geométrica: Circular.

Aunque estas señales generales son distintas de la codificación de colores directamente aplicada a las tuberías, ambas forman parte del sistema integral de seguridad visual establecido por la NOM-026 y deben implementarse de manera coordinada en el centro de trabajo.

Preguntas Frecuentes sobre el Código de Colores en Tuberías

¿Cuál es la norma mexicana vigente para el código de colores en tuberías industriales?

La norma vigente es la NOM-026-STPS-2008, que establece los requisitos para los colores y señales de seguridad e higiene, incluyendo la identificación de riesgos por fluidos conducidos en tuberías.

¿Qué colores se utilizan para identificar fluidos según la NOM-026?

Los colores principales son Rojo (Combate de incendio), Amarillo (Fluidos peligrosos) y Verde (Fluidos de bajo riesgo).

¿Cómo se determina si un fluido es peligroso según la norma?

Un fluido se considera peligroso si sus características intrínsecas lo son (según HDS), si su temperatura es mayor de 50°C o tan baja que cause lesión, o si su presión manométrica es igual o mayor a 686 kPa (7 kg/cm²).

¿La norma permite usar otros códigos de colores además del Rojo, Amarillo y Verde?

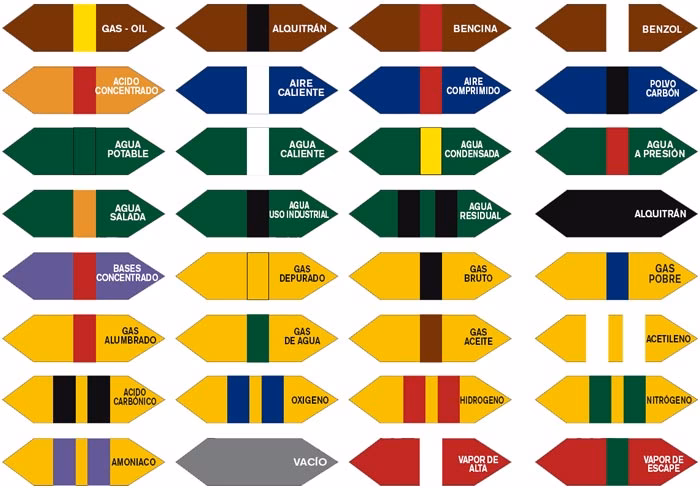

Sí, la norma se enfoca en la identificación del *riesgo* del fluido. Al usar bandas o etiquetas (según la Tabla 5), se permite el uso de códigos de colores *complementarios* (como los que identifican el fluido específico, por ejemplo, azul para agua potable no caliente, violeta para ácido sulfúrico, etc.), siempre y cuando no contradigan el significado de los colores de seguridad de la NOM-026. Por ejemplo, no se debe usar verde para un fluido que la norma clasifica como peligroso.

¿Dónde deben colocarse las marcas de color y la información complementaria en las tuberías?

Deben ser visibles desde cualquier punto de la zona, cerca de válvulas, conexiones, y en tramos rectos a intervalos regulares (cada 10 o 15 metros, dependiendo del ancho de la banda).

¿Es obligatorio indicar la dirección del flujo?

Sí, la NOM-026 exige que se indique la dirección del flujo mediante una flecha adyacente a la identificación.

¿Qué tipo de información adicional se debe incluir además del color?

Se debe incluir información complementaria como leyendas de riesgo (Tóxico, Inflamable, Corrosivo, etc.), el nombre de la sustancia, o información del proceso, utilizando el color contrastante adecuado.

¿Aplica esta norma a todas las tuberías en un centro de trabajo?

Aplica en general a todos los centros de trabajo con tuberías, pero existen algunas excepciones como tuberías subterráneas u ocultas, ductos eléctricos, tuberías en centrales nucleares y ciertas redes de distribución de agua potable.

Conclusión

La correcta implementación del código de colores y la señalización en tuberías conforme a la NOM-026-STPS-2008 es una inversión inteligente en la seguridad y la eficiencia de cualquier operación industrial. Al proporcionar información clara y estandarizada sobre los fluidos que se transportan, se minimizan los riesgos, se optimizan los procesos de mantenimiento y se asegura una respuesta eficaz en situaciones de emergencia. Capacitar al personal y mantener la señalización en buen estado son pasos fundamentales para crear un entorno laboral más seguro y cumplir con las regulaciones mexicanas.
