Tableros Eléctricos Industriales: Normas y Componentes

En el vasto y complejo mundo de las instalaciones eléctricas, especialmente en entornos industriales, la correcta distribución y protección de la energía es fundamental. El corazón de este sistema recae a menudo en los tableros eléctricos, dispositivos que, más allá de ser simples cajas, son centros neurálgicos que organizan, controlan y salvaguardan todo el flujo eléctrico. Comprender su función, sus componentes clave y, sobre todo, las normativas que rigen su diseño y fabricación es indispensable para asegurar operaciones seguras y eficientes.

Los tableros eléctricos, también conocidos como gabinetes o cuadros eléctricos, son conjuntos de dispositivos que cumplen una función específica dentro de un sistema eléctrico. Su propósito principal es distribuir la energía desde la fuente de suministro hacia las diversas cargas, al mismo tiempo que ofrecen protección contra fallos como sobrecargas y cortocircuitos. Son elementos omnipresentes en una amplia gama de aplicaciones, desde residencias hasta complejos edificios comerciales, hospitales y, de manera crucial, en las plantas industriales.

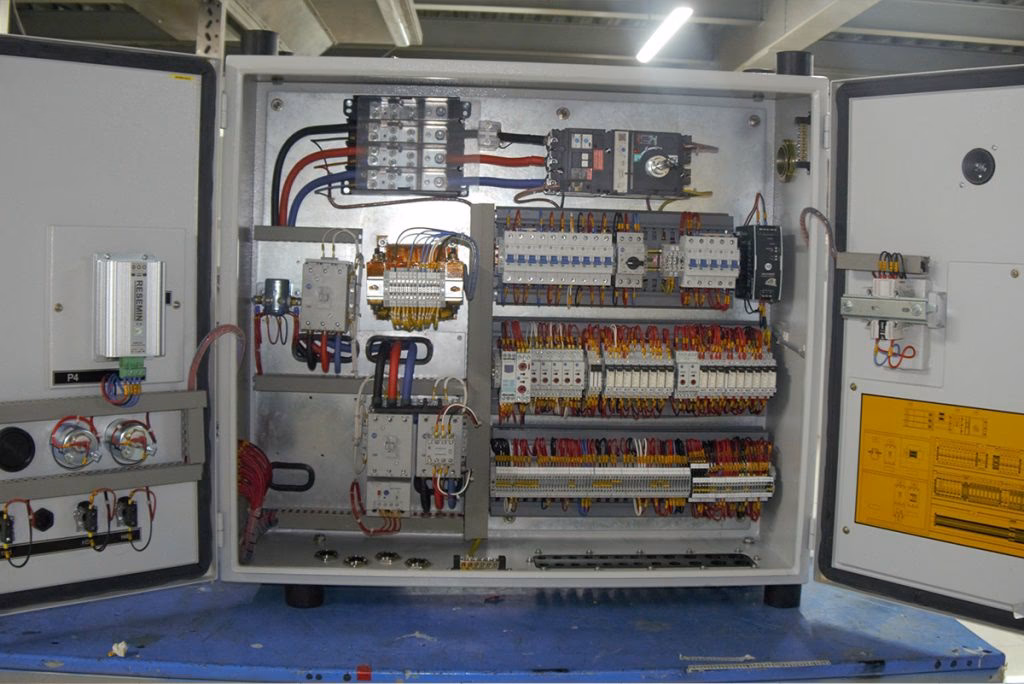

Componentes Esenciales de un Tablero Eléctrico

Un tablero eléctrico general está compuesto por una serie de elementos que trabajan de manera conjunta para garantizar su correcto funcionamiento. Estos componentes son vitales para la distribución, control y protección de la energía eléctrica.

• Fuente de Alimentación: Este es el punto de entrada de la energía al tablero. Puede provenir de la red de distribución eléctrica, un generador local o incluso un sistema de baterías, dependiendo de la aplicación y el diseño del sistema.
• Interruptor Automático: Actúa como un dispositivo de protección primaria. Su función es interrumpir automáticamente el suministro de energía eléctrica en caso de detectar una sobrecarga o un cortocircuito, previniendo daños mayores al sistema y garantizando la seguridad.
• Relé de Protección: Este componente trabaja en conjunto con el interruptor automático. Su rol es detectar condiciones anormales en el circuito, como sobrecargas o cortocircuitos, y enviar una señal al interruptor automático para que se dispare y corte la energía.
• Contador de Energía: Permite cuantificar la cantidad de energía eléctrica que pasa a través del tablero. Esencial para la facturación, monitoreo del consumo y la gestión energética.
• Dispositivos de Maniobra: Incluyen elementos como contactores, temporizadores, selectores, y otros dispositivos que permiten controlar el flujo de energía eléctrica en los diferentes circuitos conectados al tablero. Facilitan la operación y el control de equipos.
• Bornes de Conexión: Son los puntos terminales donde se conectan físicamente los cables de entrada y salida a los distintos dispositivos dentro del tablero. Aseguran conexiones eléctricas seguras y confiables.

Funcionamiento Básico de un Tablero Eléctrico

El proceso fundamental a través del cual opera un tablero eléctrico general sigue una secuencia lógica para garantizar la distribución y protección de la energía:

1. La energía eléctrica ingresa al tablero a través de la fuente de alimentación.
2. Esta energía se dirige hacia los dispositivos de protección principales, como el interruptor automático y el relé de protección.
3. Si se detecta una condición anómala (sobrecarga, cortocircuito) por el relé de protección, este activa el interruptor automático.
4. El interruptor automático interrumpe el flujo de energía para proteger el circuito.
5. En condiciones normales, la energía pasa a través de los dispositivos de maniobra, que permiten dirigirla hacia los circuitos específicos según sea necesario.
6. El contador de energía registra el consumo total que atraviesa el tablero.
7. Finalmente, la energía sale del tablero a través de los bornes de conexión para alimentar las distintas cargas o equipos conectados a la instalación.

Normativa Clave para Tableros Eléctricos Industriales

La seguridad y el rendimiento de los tableros eléctricos, especialmente en entornos industriales donde las exigencias son mayores, dependen intrínsecamente del cumplimiento de normativas estrictas. Las normas internacionales IEC 61439 desempeñan un papel fundamental en este aspecto, habiendo reemplazado a la antigua IEC 60439-1.

Estas normas son aplicables a todos los conjuntos de distribución de energía eléctrica y control de baja tensión, es decir, aquellos que operan con tensiones de hasta 1.000 V en corriente alterna o 1.500 V en corriente continua. En adición a las normativas internacionales, es crucial considerar las regulaciones locales vigentes, como el Reglamento Técnico de Seguridad (RIC) en ciertas regiones, que sustituyó a normativas previas como la NCH Elec. 4/2003.

Estructura de la Norma IEC 61439

La norma IEC 61439 se estructura en diversas partes, cada una enfocada en aspectos específicos de los cuadros de distribución y maniobra de baja tensión:

• IEC 61439-1: "Cuadros de distribución y maniobra de baja tensión – Parte 1: Reglas generales". Esta parte establece los principios y requisitos generales que se aplican a todos los conjuntos eléctricos de baja tensión, definiendo las bases para el diseño y la verificación.
• IEC 61439-2: "Cuadros de distribución de potencia y maniobra". Se enfoca específicamente en los conjuntos de distribución de potencia y maniobra, detallando los requisitos y pruebas para este tipo de tableros.
• IEC 61439-3: "Cuadros de distribución". Trata sobre los conjuntos de aparamenta de baja tensión, a menudo utilizados en aplicaciones de distribución final o seccional.
• IEC 61439-4: "Cuadros para obras". Establece los requisitos para los cuadros eléctricos diseñados específicamente para ser utilizados en lugares de ejecución de obra, considerando las condiciones particulares de estos entornos.
• IEC 61439-5: "Cuadros para distribución de potencia en redes públicas". Cubre los conjuntos de distribución de potencia destinados a ser utilizados en redes públicas de distribución eléctrica.
• IEC 61439-6: "Sistemas de canalización para embarrado". Normaliza y define las especificaciones para los sistemas de canalización que albergan los conductores de corriente eléctrica, conocidos como embarrados o barras de distribución.

La implementación de la norma IEC 61439 marcó un cambio significativo, reemplazando el concepto de "cuadros montados en fábrica" por los de CS (cuadros de tipo probado, TTA) y CDS (cuadros de tipo parcialmente probado, PTTA). Aunque el tablero sigue siendo un componente estándar, la norma pone un fuerte énfasis en la verificación del diseño.

Tipos de Verificación Según IEC 61439

La norma introduce tres métodos principales para verificar el diseño de los cuadros de distribución de energía eléctrica, asegurando que cumplen con los requisitos de seguridad y rendimiento:

1. Verificación mediante pruebas en laboratorio: Implica someter prototipos del diseño a una serie de pruebas rigurosas en condiciones controladas de laboratorio. Es el método más común para muchas características.
2. Verificación mediante cálculo: Para ciertas características, es posible demostrar la conformidad a través de cálculos de ingeniería basados en principios establecidos.
3. Verificación mediante el cumplimiento de las normas de diseño: Algunas características pueden verificarse demostrando que el diseño sigue estrictamente las normas de diseño aplicables y reconocidas.

Es importante destacar que no todas las características permiten los tres tipos de verificación. Por ejemplo, la resistencia a la corrosión o a los impactos mecánicos generalmente solo se aceptan mediante verificación mediante pruebas. Sin embargo, para características como la sobre temperatura o el comportamiento ante cortocircuitos, se pueden emplear los tres métodos.

Fabricación y Adaptación a la Normativa

La fabricación de un tablero eléctrico que cumpla con la normativa IEC 61439 implica roles y procesos bien definidos. La norma distingue entre el "fabricante original" y el "fabricante de cuadro".

• Fabricante Original: Es el responsable principal del diseño del conjunto o configuración de gabinetes eléctricos. Debe realizar las verificaciones de diseño necesarias y demostrar que las normas de diseño han sido aplicadas correctamente. Puede proponer configuraciones adicionales o pruebas específicas para adaptarse a las necesidades del cliente final.
• Fabricante de Cuadro: Es quien construye físicamente el tablero. Se encarga de ensamblar los componentes, realizar el cableado y montar el gabinete, siguiendo estrictamente los diseños y características proporcionados por el fabricante original.

El proceso de verificación durante la construcción, llevado a cabo por el fabricante de cuadro, incluye numerosas comprobaciones, tales como:

• Control de la resistencia de las partes del cuadro y de los materiales utilizados.
• Verificación de los grados de protección IP del cuadro (protección contra ingreso de sólidos y líquidos).
• Comprobación de las distancias de aislamiento y de fuga para prevenir arcos eléctricos.
• Confirmación de la protección contra descargas eléctricas para la seguridad del personal.
• Revisión de los terminales para los conductores externos, asegurando conexiones adecuadas.
• Verificación de las propiedades dieléctricas del conjunto.

Las características vinculadas al rendimiento, como la rigidez dieléctrica a 50 Hz y la tensión que soporta a impulsos, también son objeto de verificación.

Aunque las verificaciones de diseño son responsabilidad del fabricante original, el instalador también debe realizar verificaciones a su criterio, especialmente después del transporte e instalación del cuadro, para asegurar que no ha habido daños o desajustes. La norma permite ciertas fases del montaje fuera del laboratorio, pero siempre deben cumplirse las instrucciones y diseños del fabricante original. Los fabricantes de cuadros pueden utilizar kits de productos proporcionados por los fabricantes originales, siguiendo sus catálogos y especificaciones.

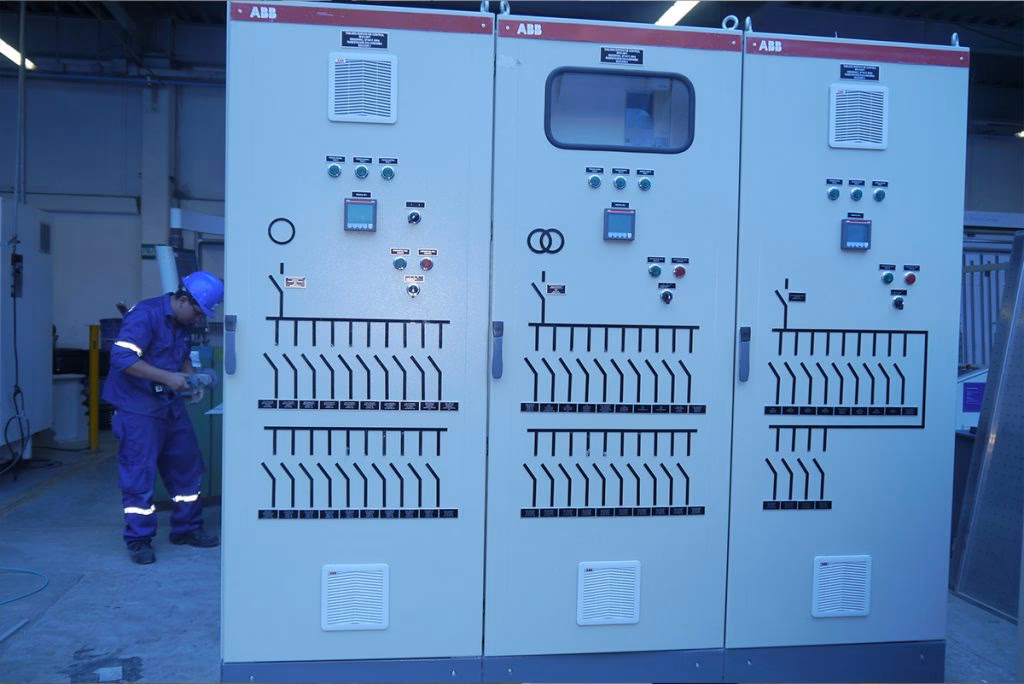

Tipos de Tableros Eléctricos (Aplicados a Industria)

Si bien la norma IEC 61439 se aplica a conjuntos de distribución y maniobra de baja tensión en general, la industria utiliza diferentes tipos de tableros adaptados a sus necesidades específicas. El texto fuente menciona varios conceptos que podemos relacionar con tipos o funciones:

• Tablero de Distribución Eléctrica o Gabinete Autosoportado: Este es el conjunto principal que controla la distribución de energía en un recinto. Agrupa componentes de protección y maniobra en columnas o cajas. En la industria, estos suelen ser gabinetes de gran tamaño, autosoportados, que manejan las alimentaciones principales y distribuyen la energía a sub-paneles o equipos grandes.
• Conjuntos de Distribución de Potencia y Maniobra: Como se menciona en la IEC 61439-2, estos son tableros diseñados para manejar y distribuir potencias significativas, incluyendo funciones de maniobra (control de encendido/apagado, etc.). Son típicos en las subestaciones dentro de una planta industrial o como tableros de alimentación principal.
• Cuadros de Distribución: Referidos en la IEC 61439-3, suelen ser tableros más pequeños o secundarios que distribuyen la energía desde un tablero principal a cargas específicas dentro de un área o proceso.
• Tablero de Control Eléctrico: Este es un tipo específico de tablero que se distingue por su función principal: controlar equipos eléctricos. A diferencia de un tablero de distribución "normal" (que se enfoca en la protección y distribución de energía), un tablero de control contiene dispositivos como contactores, relés, temporizadores, PLC (Controladores Lógicos Programables) y otros elementos de automatización que gestionan el funcionamiento de motores, máquinas y procesos industriales. La principal diferencia es que el tablero de control eléctrico tiene la función adicional de controlar los equipos, mientras que un tablero de distribución se centra en la gestión del flujo de energía.

En el contexto industrial, la selección del tipo de tablero dependerá de la función requerida: distribución general, alimentación de alta potencia, distribución a nivel de área, o control específico de maquinaria y procesos.

Consideraciones sobre la Altura de Instalación

Aunque la altura de instalación puede parecer un detalle menor, es un factor importante para garantizar el acceso seguro y el mantenimiento adecuado. La altura ideal varía según la aplicación:

• En viviendas, se suelen instalar a una altura accesible para todos, típicamente entre 1,5 y 1,8 metros.
• En edificios comerciales, donde el acceso puede estar más restringido al personal de mantenimiento, las alturas pueden ser mayores, entre 2 y 2,5 metros.
• En entornos industriales, la altura puede variar considerablemente dependiendo de la ubicación específica, el tipo de operación, la necesidad de acceso para mantenimiento con equipos (escaleras, plataformas) y la protección contra daños mecánicos o ambientales. Lo primordial es asegurar que se permita un acceso y mantenimiento seguros, considerando el entorno de trabajo y el equipo necesario.

Preguntas Frecuentes sobre Tableros Eléctricos Industriales

¿Qué normas son obligatorias para los tableros eléctricos industriales?

Los tableros eléctricos industriales de baja tensión deben cumplir con las normas internacionales IEC 61439-1 y IEC 61439-2, que reemplazaron a la antigua IEC 60439-1. Adicionalmente, deben acogerse a las regulaciones técnicas de seguridad eléctrica vigentes en cada país o región, como el Reglamento Técnico de Seguridad (RIC) donde aplique.

¿Cuáles son los componentes básicos de un tablero eléctrico?

Los componentes esenciales incluyen la fuente de alimentación, interruptores automáticos, relés de protección, contadores de energía (si aplica), dispositivos de maniobra (contactores, temporizadores, etc.) y bornes de conexión.

¿Qué diferencia hay entre un tablero de control y uno de distribución?

La principal diferencia radica en su función. Un tablero de distribución se enfoca en dividir y proteger el suministro eléctrico hacia diferentes circuitos. Un tablero de control, además de poder distribuir energía, contiene dispositivos específicos (contactores, relés, PLCs) para controlar el funcionamiento de equipos eléctricos y procesos.

¿Cómo se verifica la conformidad de un tablero con la norma IEC 61439?

La conformidad se verifica mediante tres métodos de diseño: pruebas en laboratorio, cálculo, y cumplimiento de normas de diseño. El fabricante original realiza estas verificaciones de diseño, mientras que el fabricante de cuadro realiza verificaciones durante la construcción.

Conclusión

Los tableros eléctricos son elementos insustituibles en cualquier instalación eléctrica moderna, y su relevancia se magnifica en el ámbito industrial, donde la continuidad operativa, la seguridad del personal y la protección de la maquinaria son críticas. El cumplimiento de normativas rigurosas como la familia IEC 61439 no es solo una formalidad, sino una garantía de que estos componentes han sido diseñados, probados y fabricados para operar de manera segura y eficiente bajo las exigencias del entorno industrial.

Seleccionar los componentes adecuados, entender la estructura de las normas aplicables y asegurar una fabricación que siga los más altos estándares son pasos fundamentales para construir sistemas eléctricos robustos y confiables. La colaboración entre fabricantes originales y fabricantes de cuadros, siguiendo los procedimientos de verificación establecidos, es clave para entregar tableros eléctricos industriales que cumplan con las expectativas de rendimiento y, sobre todo, con los más altos niveles de seguridad.
