Cables Industriales: El Corazón Energético

En el vasto entramado de un parque industrial, donde la maquinaria opera sin cesar y la energía fluye para mantener todo en movimiento, existe un componente fundamental que a menudo pasa desapercibido pero sin el cual nada funcionaría: los cables. Estas venas conductoras son esenciales para una amplia gama de aplicaciones comerciales e industriales, transportando no solo energía eléctrica sino también datos cruciales para la comunicación y el control.

La elección correcta del cableado es una decisión crítica que impacta directamente en la eficiencia, la seguridad y la viabilidad económica de cualquier operación industrial. No todos los cables son iguales, y su diseño, materiales y construcción están específicamente adaptados para cumplir con las exigencias particulares de los entornos industriales, que pueden ser severos, con altas temperaturas, humedad, presencia de químicos o estrés mecánico.

Tipos de Cableado Comúnmente Usados en la Industria

La diversidad de aplicaciones industriales requiere una variedad igualmente amplia de tipos de cables. Cada uno ofrece propiedades y beneficios únicos, diseñados para optimizar el rendimiento y garantizar la seguridad en su contexto específico.

Aluminio para Construcción Industrial y Grandes Redes

Uno de los tipos de cableado industrial más prevalentes, especialmente en proyectos de construcción comercial e industrial de gran escala, es el cable de construcción de aluminio. Históricamente, el aluminio ha jugado un papel significativo en la transmisión de energía. Desde finales del siglo XIX, las compañías eléctricas comenzaron a utilizar alambre de aluminio en las redes eléctricas para la transmisión, aprovechando sus ventajas de costo y peso en comparación con el cobre.

Hoy en día, el cable de aluminio sigue siendo el material preferido en aplicaciones de transmisión y distribución de energía a gran escala. Su principal ventaja reside en su excelente relación conductividad-peso. Aunque el cobre es un conductor inherentemente mejor, el aluminio es mucho más ligero. Esto lo hace ideal para:

• Cableado de redes eléctricas a gran escala.
• Líneas de transmisión de energía aéreas, donde el peso es una consideración crítica para las estructuras de soporte.
• Líneas de distribución de energía locales.
• Cableado de sistemas de potencia en aplicaciones donde el peso es primordial, como en la aviación.

Si bien el cobre domina el cableado doméstico y aplicaciones más pequeñas debido a su superior conductividad, el aluminio ofrece una alternativa rentable y ligera para la infraestructura industrial pesada. La elección entre aluminio y cobre a menudo depende de un análisis detallado de los costos, el peso requerido y la distancia de transmisión.

Cables Armados Tipo MC: Una Alternativa Robusta

Los cables armados con revestimiento metálico (Tipo MC - Metal-Clad) representan una solución innovadora y eficiente en costos para instalaciones industriales. Su construcción elimina la necesidad de conductos eléctricos rígidos, lo que simplifica enormemente el proceso de instalación y reduce los costos de mano de obra asociados.

Las ventajas clave de los cables armados Tipo MC incluyen:

• Protección y Durabilidad: Proporcionan la protección necesaria para los conductores internos sin requerir conductos, codos o acoplamientos costosos.
• Resistencia a la Corrosión: Son adecuados para ubicaciones expuestas a la humedad excesiva, resistiendo la corrosión que podría afectar a otros materiales.
• Flexibilidad: El material de armadura entrelazada es flexible, a diferencia de la armadura soldada continuamente u otros conductos, lo que facilita su instalación incluso en curvas complejas y espacios reducidos.
• Herramientas Simplificadas: La instalación no requiere herramientas especiales para cortar o doblar, lo que agiliza el trabajo en el sitio.

Esta flexibilidad y protección inherente hacen que los cables Tipo MC sean una opción atractiva para una variedad de entornos industriales, ofreciendo una instalación más rápida y económica sin comprometer la seguridad o la durabilidad.

Cables de Cordón Portátil SO (Cobre): Servicio Pesado y Resistencia

Los cables de cordón portátil, a menudo designados con letras que indican sus propiedades, son cruciales para equipos que requieren flexibilidad y resistencia en entornos industriales. Un ejemplo común es el cable SO. La "S" en SO significa "Extra Hard Service" (Servicio Extra Pesado), lo que indica su capacidad para soportar un uso rudo y condiciones exigentes. La "O" significa "Oil Resistant" (Resistente al Aceite), crucial en muchos entornos de fábrica donde los lubricantes y fluidos son comunes.

Estos cables son ideales para aplicaciones que requieren 600 voltios o menos y donde la flexibilidad y la resistencia a factores ambientales como el aceite son esenciales. Se utilizan comúnmente para conectar equipos portátiles, herramientas eléctricas de uso industrial y maquinaria que necesita ser movida, proporcionando una conexión segura y duradera a pesar del movimiento y la exposición a condiciones adversas.

Comparativa: Aluminio vs. Cobre en Cables Industriales

La elección entre aluminio y cobre es una de las decisiones fundamentales al diseñar la infraestructura de cableado en un parque industrial. Ambos materiales tienen sus méritos y desventajas, y la selección óptima depende de los requisitos específicos de la aplicación.

Aquí presentamos una comparativa:

body>

Como se observa, el aluminio brilla en aplicaciones donde el peso y el costo son los factores dominantes, especialmente en la transmisión de energía a largas distancias. El cobre, por otro lado, es preferido donde la máxima conductividad, la flexibilidad y la facilidad de terminación son esenciales.

El Calibre Adecuado para Uso Rudo

Más allá del material y el tipo de construcción, el calibre del cable (su grosor) es crucial para determinar su capacidad de carga eléctrica y su idoneidad para el uso previsto. Un calibre más bajo indica un cable más grueso y, por lo tanto, con mayor capacidad para transportar corriente sin sobrecalentarse.

Para aplicaciones de "uso rudo" en un entorno industrial o incluso semi-industrial (como conectar múltiples equipos en un taller), se requieren calibres que puedan soportar cargas eléctricas significativas de forma segura. Un ejemplo mencionado es una extensión de uso rudo de calibre 16. Aunque 16 AWG (American Wire Gauge) puede ser adecuado para dispositivos individuales o cargas moderadas como luces LED, ventiladores o extractores, muchas aplicaciones industriales pesadas demandarán calibres considerablemente más bajos (cables más gruesos) para motores, maquinaria pesada y sistemas de distribución principal.

Seleccionar el calibre incorrecto puede llevar a sobrecalentamiento, pérdida de energía (caída de tensión) e incluso riesgo de incendio. Es vital consultar las normativas eléctricas aplicables y las especificaciones de los equipos para determinar el calibre mínimo requerido para una aplicación de uso rudo industrial específica. Lo que se considera "uso rudo" en un contexto doméstico (calibre 16) es muy diferente del "uso rudo" en una fábrica de acero o una planta química, donde se pueden necesitar calibres mucho mayores.

Fabricantes Globales de Cables

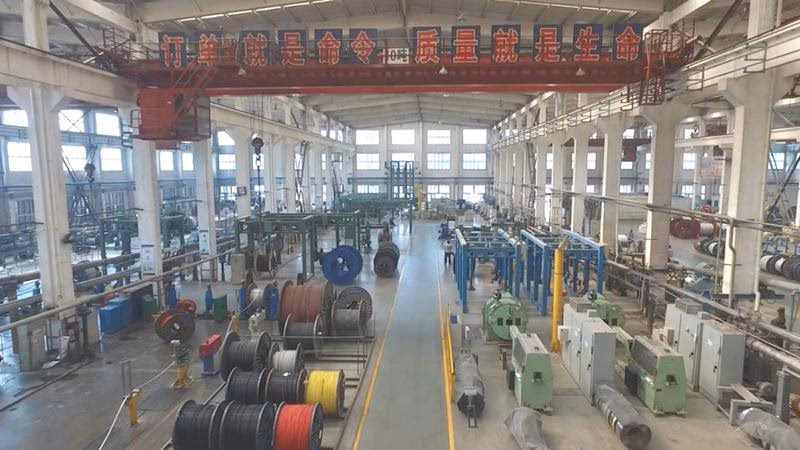

La fabricación de cables es una industria global masiva, con empresas que operan a gran escala para satisfacer la demanda mundial. Prysmian Group se destaca como el mayor fabricante de cables a nivel global. Con más de 100 años de experiencia, opera en 50 países, con 104 plantas de producción y 25 centros de investigación y desarrollo, empleando a unas 30,000 personas.

La presencia de gigantes como Prysmian, con capacidad de producción masiva y centros de I+D dedicados, subraya la complejidad y la importancia de la industria del cableado. Estas empresas no solo fabrican cables estándar, sino que también invierten en el desarrollo de nuevas tecnologías para cables de telecomunicaciones avanzados, cables de energía submarinos, y soluciones especializadas para sectores como la energía renovable, el transporte y, por supuesto, los parques industriales.

En regiones específicas, como Australia y Nueva Zelanda, fabricantes importantes como Prysmian tienen instalaciones de producción localizadas para cubrir las necesidades particulares de los mercados de telecomunicaciones y energía, demostrando la necesidad de una cadena de suministro robusta y localizada para una infraestructura crítica.

Preguntas Frecuentes sobre Cables Industriales

A continuación, abordamos algunas preguntas comunes relacionadas con el cableado en entornos industriales:

¿Cuál es la diferencia principal entre cable y alambre?

Aunque a menudo se usan indistintamente, técnicamente, un "alambre" suele referirse a un solo conductor sólido, mientras que un "cable" es un conjunto de varios alambres o conductores aislados y agrupados dentro de una cubierta protectora común. En la industria, se utilizan ambos, pero los "cables" (estructuras multifilares y compuestas) son más comunes para la distribución de energía y datos debido a su mayor flexibilidad y capacidad de manejo de corriente combinada.

¿Cómo sé qué tipo de cable necesito para mi proyecto industrial?

La selección del cableado depende de varios factores: la tensión y corriente del sistema, el entorno operativo (temperatura, humedad, exposición a químicos, riesgo mecánico), la distancia de transmisión, los requisitos de flexibilidad, las normativas y códigos eléctricos locales, y el presupuesto. Es crucial consultar a ingenieros eléctricos o proveedores especializados que puedan realizar cálculos de carga, evaluar el entorno y recomendar el tipo de cable, material y calibre adecuados.

¿Son los cables armados Tipo MC siempre una mejor opción que usar conductos?

No siempre. Si bien los cables Tipo MC ofrecen ventajas significativas en costo y velocidad de instalación en muchos escenarios, el uso de conductos puede ser preferible en entornos extremadamente hostiles donde se requiere la máxima protección física contra daños mecánicos, o cuando las normativas locales lo exigen. La elección depende de una evaluación detallada del entorno y los requisitos del proyecto.

¿Por qué es importante la resistencia al aceite en algunos cables industriales?

Muchos procesos industriales involucran el uso de aceites, lubricantes, fluidos hidráulicos u otros químicos. Estos pueden degradar rápidamente el material aislante y la cubierta exterior de los cables no resistentes, llevando a fallas eléctricas, cortocircuitos y riesgos de seguridad. Los cables con cubiertas resistentes al aceite están diseñados específicamente para soportar la exposición a estos contaminantes, garantizando una vida útil más larga y una operación segura en dichos entornos.

¿El calibre 16 es suficiente para todas las aplicaciones de "uso rudo"?

Definitivamente no. El término "uso rudo" es relativo. Un cable de calibre 16 puede ser adecuado para conectar electrodomésticos o herramientas portátiles de potencia moderada, pero es completamente insuficiente para la mayoría de la maquinaria pesada, motores, sistemas de iluminación industrial de alta potencia o la distribución principal de energía en una fábrica. Las aplicaciones industriales requieren calibres mucho mayores (números AWG más bajos) para manejar las corrientes elevadas de forma segura.

Comprender los diferentes tipos de cables industriales, sus aplicaciones y sus propiedades es fundamental para diseñar y mantener una infraestructura eléctrica segura, fiable y eficiente en cualquier parque industrial. La inversión en el cableado adecuado desde el principio puede prevenir costosos tiempos de inactividad, mejorar la seguridad operativa y asegurar el suministro continuo de energía y datos que son vitales para la producción moderna.
