Tipos de Sopladores Industriales

Los sopladores de aire, o sopladores industriales, son componentes esenciales en una vasta gama de procesos industriales. Su función principal es generar y controlar el flujo de gas, generalmente aire, para llevar a cabo tareas específicas que son críticas para la operación eficiente de numerosas instalaciones. Estos equipos son indispensables en aplicaciones que requieren la manipulación de grandes volúmenes de aire o gas a presiones relativamente bajas, diferenciándose así de los compresores de aire, que operan a presiones significativamente mayores (típicamente por debajo de 1 barg en el caso de los sopladores industriales).

La necesidad de un flujo de gas controlado abarca desde la simple ventilación y aireación hasta procesos más complejos como el transporte de material particulado, la optimización de la combustión, sistemas de enfriamiento y secado, o la extracción de gases no deseados para su manejo seguro. Es por ello que encontramos sopladores en una gran diversidad de entornos industriales, incluyendo plantas de fabricación de metal, instalaciones de generación de energía, la industria del cemento, operaciones mineras, plantas petroquímicas, procesamiento de alimentos y aplicaciones criogénicas, entre otras.

La capacidad de un soplador se mide comúnmente en unidades de volumen por unidad de tiempo, como pies cúbicos por minuto (cfm) o metros cúbicos por minuto (m3/min). La selección del soplador adecuado depende de las necesidades específicas del proceso, incluyendo el caudal requerido, la presión de operación y el tipo de gas a manejar. Para entender mejor cómo se adaptan a diferentes aplicaciones, es fundamental conocer los distintos tipos de sopladores industriales disponibles y sus principios de funcionamiento.

Principales Tipos de Sopladores Industriales

Existen diversas formas de clasificar los sopladores industriales, a menudo basándose en su principio de funcionamiento o en la tecnología específica que utilizan para mover y, en algunos casos, comprimir el aire o gas. Una clasificación común los divide en tres tipos principales: centrífugos, de desplazamiento positivo y de flujo cruzado (o axiales cruzados). Otra clasificación, basada en la tecnología interna, menciona los sopladores de lóbulos rotativos, de tornillo rotativo y centrífugos multietapa. Exploraremos los más relevantes basándonos en la información proporcionada.

Sopladores Centrífugos

Los sopladores centrífugos son un tipo ampliamente utilizado en la industria. Funcionan aspirando aire o gas paralelamente al eje de rotación y luego, mediante la acción de un impulsor giratorio, lo desvían 90 grados y lo descargan radialmente. Este proceso aumenta la velocidad y el volumen del aire a medida que pasa a través de los impulsores.

Estos sopladores destacan por su alta eficiencia aerodinámica y, a menudo, utilizan un motor de rotor externo que contribuye a una larga vida útil. Su diseño es típicamente compacto, ya que el motor de rotor externo permite montar el impulsor directamente sin necesidad de un eje de transmisión externo. Operan principalmente a presiones entre 0.35 y 0.70 kg/cm2. Una característica importante a considerar es que, en los sopladores centrífugos, el caudal de aire tiende a disminuir si la presión del sistema aumenta.

Las partes giratorias de un soplador centrífugo están balanceadas, lo que resulta en una carga uniforme sobre los rodamientos y, consecuentemente, en niveles más bajos de ruido y vibración. Existen variantes según el diseño de las palas del impulsor: los sopladores centrífugos con palas curvadas hacia atrás generalmente no requieren una carcasa de voluta y se utilizan típicamente para succión de entrada, mientras que aquellos con palas curvadas hacia adelante sí necesitan una carcasa de voluta. Están disponibles en una amplia gama de opciones de palas para adaptarse a los requisitos de la aplicación.

Las aplicaciones de los sopladores centrífugos son muy diversas e incluyen gabinetes y recintos con clima controlado, operaciones de transporte neumático, dispositivos médicos, hornos industriales, estufas de cocina residenciales y comerciales, y unidades de esterilización.

Sopladores de Desplazamiento Positivo (General)

Los sopladores de desplazamiento positivo, también conocidos como sopladores de aire rotativos, operan atrapando una cantidad fija de aire o gas entre elementos giratorios y empujándola a través de la carcasa del soplador. El aire es forzado hacia una tubería o manguera para propulsar materiales o gas hacia un destino específico.

Una ventaja clave de los sopladores de desplazamiento positivo es que proporcionan un flujo de aire consistente independientemente de los cambios en la presión del sistema, lo que los hace ideales para aplicaciones donde puede haber riesgo de obstrucciones. Son ampliamente utilizados en aplicaciones de aireación (por ejemplo, en tratamiento de aguas), transporte neumático y sistemas de vacío en muchas industrias.

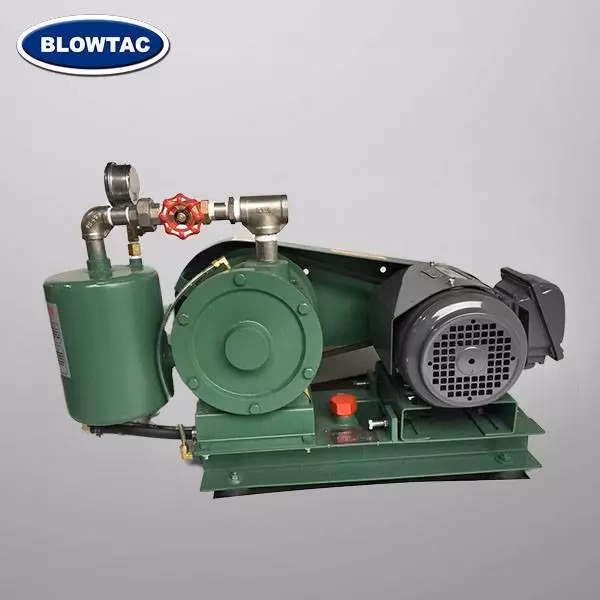

Sopladores de Lóbulos Rotativos (Roots)

Los sopladores de lóbulos rotativos, a menudo referidos como sopladores Roots, son un tipo específico de soplador de desplazamiento positivo. Consisten en dos rotores (generalmente de dos o tres lóbulos) que giran en direcciones opuestas dentro de una carcasa. A medida que los lóbulos giran, atrapan aire en el lado de entrada y lo transportan alrededor de la carcasa hacia el lado de salida, donde es expulsado.

Este diseño es conocido por producir un alto volumen de aire, pero a una presión relativamente baja. Aunque son robustos y fiables, los sopladores de lóbulos tradicionales pueden generar pulsos en el flujo de aire y tienden a ser más ruidosos en comparación con tecnologías más modernas como los sopladores de tornillo rotativo.

Sopladores de Tornillo Rotativo

Otro tipo de soplador de desplazamiento positivo es el soplador de tornillo rotativo. Estos sopladores utilizan rotores macho y hembra entrelazados que giran. El aire de entrada llena el espacio entre los rotores y queda atrapado. A medida que los rotores giran, el volumen disponible para el aire disminuye gradualmente, lo que resulta en una compresión interna antes de que el aire sea descargado.

La compresión interna es una diferencia clave con respecto a los sopladores de lóbulos rotativos, que simplemente transportan aire sin comprimirlo internamente (la presión se genera por la resistencia del sistema). Esta compresión interna en los sopladores de tornillo rotativo puede resultar en una reducción significativa del consumo de energía, mencionándose hasta un 30% en comparación con los sopladores de lóbulos tradicionales. Además, al eliminar los pulsos característicos de la tecnología de lóbulos, los niveles de ruido de los sopladores de tornillo son considerablemente más bajos, estimándose entre tres y cinco veces más silenciosos que los sopladores convencionales de tres lóbulos.

Sopladores Centrífugos Multietapa

Aunque ya mencionamos los sopladores centrífugos en general, el soplador centrífugo multietapa merece una mención aparte por sus capacidades específicas. Como su nombre indica, este tipo utiliza múltiples etapas de impulsores para lograr mayores presiones de descarga.

Cuando una corriente de aire pasa a través de los impulsores giratorios en secuencia, su velocidad y volumen aumentan progresivamente en cada etapa. Este soplador es particularmente útil para crear presión, hacer circular aire y generar succión en aplicaciones que demandan características de rendimiento específicas. Pueden manejar altas presiones y altos caudales, siendo ideales para generar alta presión a partir de volúmenes de aire relativamente pequeños. Son adecuados para operaciones donde se requiere un flujo variable a presión constante.

Las características de rendimiento de estos sopladores generan un flujo y una potencia variables a una velocidad constante. Para aumentar el caudal, es necesario incrementar los diámetros del impulsor, mientras que se requieren más etapas (más impulsores) para crear una mayor presión de salida.

Sopladores de Flujo Cruzado (Cross Axial)

Los sopladores de flujo cruzado, o crossflow, se caracterizan por proporcionar un flujo de aire uniforme y laminar a baja velocidad sobre un área amplia. El aire entra en el impulsor (generalmente de forma cilíndrica con palas a lo largo de su periferia) y sale radialmente.

Este tipo de soplador es muy adecuado para aplicaciones que requieren una distribución de aire suave y amplia, como en prensas de impresión o pantallas de visualización. Los sopladores de flujo cruzado de mayor tamaño se utilizan comúnmente como cortinas de aire en instalaciones para evitar la entrada de aire exterior no deseado a través de aberturas, ayudando a mantener la climatización interior. Tienen una huella estrecha y están disponibles en diversas longitudes, pudiendo incluir rejillas y filtros según la necesidad.

Tabla Comparativa de Tipos de Sopladores

Para facilitar la comprensión de las diferencias entre algunos de los tipos más comunes, presentamos una tabla comparativa basada en las características descritas:

Es importante recordar que la selección del soplador más adecuado siempre dependerá de los requisitos específicos de la aplicación, incluyendo la combinación exacta de caudal y presión necesarios, así como consideraciones sobre eficiencia energética, nivel de ruido, tamaño y costos de mantenimiento.

Aplicaciones Industriales Comunes

La versatilidad de los sopladores industriales les permite ser utilizados en una amplia gama de sectores y procesos. Algunas de las aplicaciones más comunes mencionadas incluyen:

• Ventilación y Aireación: Proporcionar aire fresco o remover aire viciado en espacios industriales, o inyectar aire en procesos como el tratamiento de aguas residuales para promover la actividad bacteriana aeróbica.
• Transporte Neumático: Mover materiales a granel (polvos, gránulos) a través de tuberías utilizando una corriente de aire (sopladores de desplazamiento positivo son comunes aquí).
• Combustión: Suministrar aire para quemadores en hornos y calderas.
• Enfriamiento y Secado: Dirigir aire para disipar calor o remover humedad de productos o superficies.
• Extracción de Gases: Mover gases no deseados lejos de un área de trabajo.
• Sistemas de Vacío: Crear vacío para succión en diversas operaciones.
• Industrias Específicas: Manufactura de metal, generación de energía, producción de cemento, minería, petroquímica, procesamiento de alimentos, criogenia, gabinetes de clima controlado, dispositivos médicos, prensas de impresión y cortinas de aire.

Preguntas Frecuentes sobre Sopladores Industriales

¿Cuántos tipos de sopladores existen?

Según la información proporcionada, los sopladores industriales pueden clasificarse de diferentes maneras. Una clasificación general menciona tres tipos principales por su principio: sopladores centrífugos, de desplazamiento positivo (o aire rotativos) y de flujo cruzado (o axiales cruzados). Otra clasificación, enfocada en la tecnología, menciona los sopladores de lóbulos rotativos (Roots), sopladores de tornillo rotativo y sopladores centrífugos multietapa. Dentro de estos, hay variantes y subtipos, pero los mencionados cubren los principios de funcionamiento más comunes en la industria.

¿Cuál es el tipo de soplador más eficiente?

La eficiencia de un soplador depende en gran medida de la aplicación específica y de cómo se compara con las necesidades de caudal y presión. Sin embargo, según la información proporcionada, se menciona que los sopladores de tornillo rotativo ofrecen una reducción en el consumo de energía (hasta un 30% menos que los de lóbulos tradicionales) debido a su compresión interna, lo que sugiere una mayor eficiencia energética en ciertas condiciones operativas. Los sopladores centrífugos también son conocidos por su alta eficiencia aerodinámica. No hay un único tipo "más eficiente" en general; la elección óptima se basa en equilibrar el rendimiento (caudal y presión) con el consumo de energía para la tarea específica.

Conclusión

Los sopladores industriales son equipos fundamentales que permiten una multitud de procesos en diversas industrias. Comprender los diferentes tipos disponibles, como los sopladores centrífugos, de desplazamiento positivo (incluyendo los de lóbulos y tornillo rotativo) y de flujo cruzado, es crucial para seleccionar la tecnología más adecuada. Cada tipo ofrece características únicas en términos de cómo manejan el aire o gas, los niveles de presión y caudal que pueden alcanzar, su eficiencia energética y su nivel de ruido. La elección correcta no solo optimiza el rendimiento del proceso, sino que también puede impactar significativamente en los costos operativos y el impacto ambiental. Considerar cuidadosamente los requisitos de la aplicación es el paso clave para aprovechar al máximo estas potentes herramientas industriales.
