Materiales Esenciales para Fabricar Troqueles

La fabricación de troqueles es un proceso fundamental en numerosas industrias, desde el embalaje hasta la metalmecánica y la publicidad. Estas herramientas especializadas permiten realizar cortes, doblados y formas precisas en diversos materiales como metal, cartón o plástico. Dada la exigencia mecánica de estos procesos, la elección de los materiales adecuados para construir un troquel es de suma importancia. No se trata solo de cortar o dar forma, sino de hacerlo con la máxima precisión, durabilidad y eficiencia, lo que recae directamente en la calidad y resistencia de los componentes del troquel.

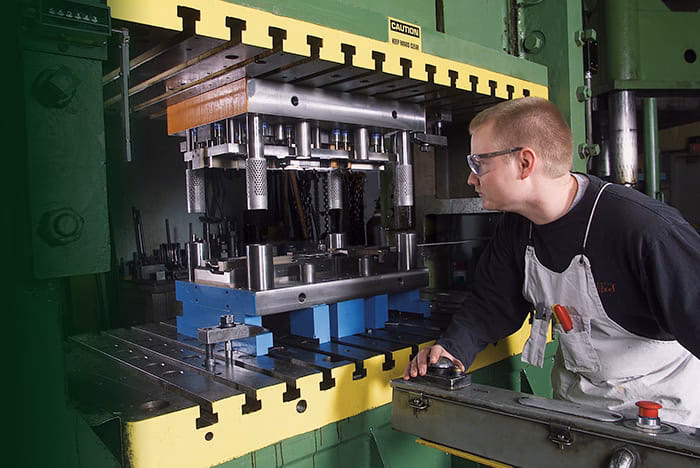

Un troquel, en esencia, es una herramienta o molde que, acoplado a una prensa, ejerce una fuerza considerable sobre un material para cortarlo o darle una forma específica. Esta acción, a menudo descrita como un 'golpe seco', debe ser lo suficientemente potente y precisa para lograr el resultado deseado sin deformar o dañar el material trabajado. Para que un troquel funcione eficazmente y soporte las tensiones constantes, los golpes repetidos y, en algunos casos, las altas temperaturas, los materiales con los que está fabricado deben poseer propiedades muy específicas de resistencia, dureza, tenacidad y maquinabilidad.

La Importancia Crítica de la Selección de Materiales

El entorno operativo de un troquel es exigente. Las piezas que lo componen están sometidas a fuerzas de compresión y cizallamiento extremas durante cada ciclo de trabajo. Además, pueden experimentar variaciones significativas de temperatura, especialmente en operaciones de alta velocidad o con materiales que generan calor al ser trabajados. La elección del material no solo afecta la vida útil del troquel, sino también la precisión de los cortes y formas que produce, y la necesidad de mantenimiento.

Materiales de baja calidad pueden llevar a un desgaste prematuro, lo que resulta en cortes imprecisos, rebabas indeseadas y la necesidad de reemplazar el troquel con frecuencia, aumentando los costos de producción y reduciendo la eficiencia. Por el contrario, materiales de alta resistencia y adecuados para el proceso garantizan una mayor durabilidad, tolerancias ajustadas y acabados limpios. Sin embargo, estos materiales resistentes a menudo son difíciles de mecanizar, lo que añade un desafío al proceso de fabricación del troquel en sí, requiriendo maquinaria y técnicas especializadas.

Principales Materiales Utilizados en la Fabricación de Troqueles

Si bien el acero es el protagonista indiscutible en la fabricación de troqueles, no cualquier tipo de acero sirve. Existen diversas aleaciones y tratamientos que lo hacen más o menos adecuado para las diferentes partes y aplicaciones de un troquel. Además del acero, otros materiales como el aluminio también encuentran su lugar en componentes específicos, aportando ventajas particulares.

Aceros Fundamentales para Troqueles

El acero ofrece la combinación necesaria de resistencia y dureza para soportar las fuerzas involucradas en el troquelado. La selección específica del tipo de acero depende de factores como el material a troquelar, el grosor de este, la complejidad de la forma, el volumen de producción y el presupuesto.

Acero de Tipo A36

Considerado el caballo de batalla en la industria, el acero A36 es uno de los materiales más utilizados para fabricar troqueles, especialmente para las placas base, soportes (porta troqueles) y otros componentes estructurales que no requieren la máxima dureza en la superficie de corte activa. Sus principales ventajas radican en su excelente maquinabilidad y soldabilidad, lo que facilita su conformado y ensamblaje durante la fabricación del troquel. Posee una resistencia adecuada para muchas aplicaciones generales y su dureza típica ronda los 120 HB (Brinell). Además de sus propiedades técnicas, el A36 es ampliamente disponible a nivel global y tiene un precio muy competitivo, lo que lo convierte en una opción económica para muchas configuraciones de troqueles.

Acero 1045

Aunque menos frecuente para las partes activas de corte en comparación con aceros para herramientas más duros, el acero 1045 se utiliza en componentes que requieren mayor resistencia y dureza que el A36, pero donde la ductilidad y tenacidad extremas no son primordiales. Ofrece una resistencia mecánica más uniforme gracias a su composición química. Su maquinabilidad es buena, lo que permite trabajarlo con relativa facilidad. Se puede utilizar en ciertas placas o soportes donde se necesite una mayor rigidez.

Acero 4140 T

Este acero aleado es una opción robusta cuando el troquel o sus componentes, como el porta troquel, van a operar en entornos donde se generan o están presentes temperaturas elevadas. El tratamiento térmico 'T' (templado y revenido) le confiere una combinación mejorada de resistencia y tenacidad a temperaturas más altas. Al igual que el A36, el acero 4140 T es relativamente sencillo de soldar y maquinar, lo que facilita su integración en diseños de troqueles más complejos o para aplicaciones especializadas donde la gestión térmica es un factor importante.

El Rol del Aluminio en los Troqueles

Aunque el acero domina, el aluminio, particularmente la aleación 6061, ofrece ventajas únicas que lo hacen valioso para ciertos componentes de troqueles, especialmente en aplicaciones de alta velocidad.

Aluminio 6061

La principal ventaja del aluminio 6061 es su densidad, que es aproximadamente un tercio de la del acero. Esto lo hace ideal para componentes de troqueles o ensamblajes que necesitan operar a velocidades muy altas, como en prensas de alta cadencia. Reducir la masa de los componentes móviles, como el porta troquel, disminuye la inercia, permitiendo ciclos más rápidos y reduciendo el estrés en la maquinaria. El aluminio 6061 también posee una buena capacidad para absorber impactos, lo que puede ser beneficioso en ciertas operaciones, como el blanking (corte de piezas completas), donde las fuerzas de impacto son significativas. Aunque no se utiliza típicamente para las cuchillas o punzones de corte debido a su menor dureza en comparación con el acero, es excelente para placas base, soportes y otros elementos estructurales que se benefician de la reducción de peso.

Comparativa de Materiales Comunes para Troqueles

Componentes del Troquel y sus Materiales

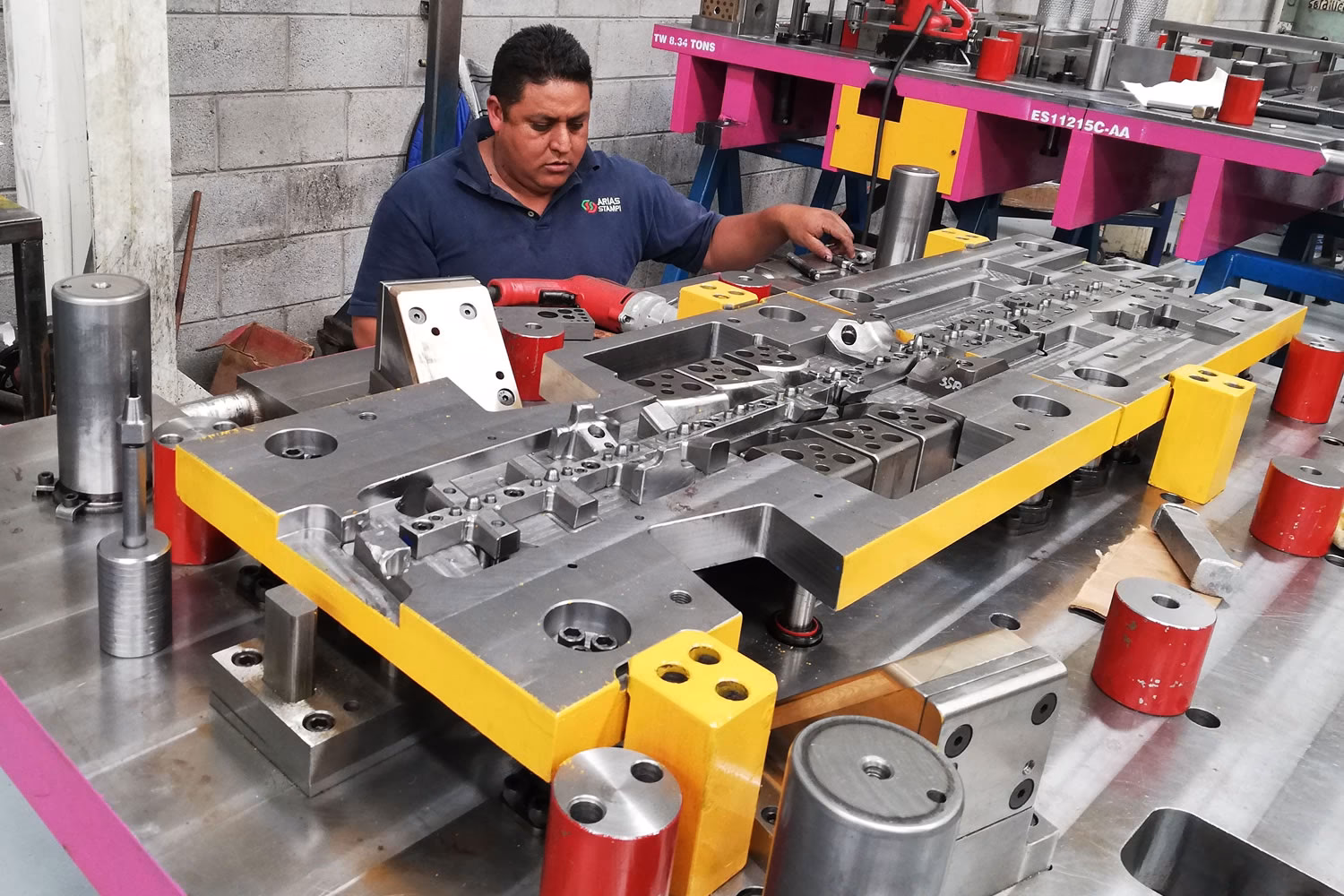

Un troquel no es una pieza monolítica; está compuesto por varias partes que trabajan juntas. La elección del material puede variar para cada componente dependiendo de su función específica:

• Punzones y Cuchillas: Son las partes activas que realizan el corte o la forma. Requieren alta dureza y resistencia al desgaste. Típicamente se usan aceros para herramientas con alto contenido de carbono y aleaciones, tratados térmicamente para alcanzar la dureza necesaria. Aunque no se mencionan específicamente en los materiales listados, estos son los que requieren las propiedades más extremas.
• Matrices (Die Block): Es la pieza donde encajan los punzones y cuchillas, proporcionando el soporte y la forma de corte. También requieren alta dureza y resistencia al desgaste, a menudo usando materiales similares a los punzones o, en casos menos exigentes, aceros como el 1045 o incluso A36 para la base, con insertos de materiales más duros.
• Porta Troquel (Die Holder) y Placa Base: Son las estructuras principales que soportan y alinean los punzones y matrices. No están directamente involucrados en el corte, por lo que no requieren la máxima dureza superficial. Aquí es donde materiales como el acero A36, acero 4140 T (si hay calor) o Aluminio 6061 (para reducir peso) son comúnmente utilizados debido a su buena maquinabilidad y costo.
• Guiadores y Columnas: Aseguran la alineación precisa entre el punzón y la matriz. Requieren materiales resistentes al desgaste para mantener la precisión a lo largo de miles o millones de ciclos.

La combinación sabia de estos materiales en las diferentes partes del troquel es lo que permite optimizar tanto el rendimiento como el costo de fabricación y mantenimiento.

Factores a Considerar al Elegir Materiales para Troqueles

Seleccionar los materiales adecuados para un troquel va más allá de simplemente elegir el acero más duro disponible. Varios factores deben ser cuidadosamente evaluados:

• Material a Troquelar: El tipo y grosor del material que se va a cortar o formar es el factor más importante. Troquelar acero grueso requiere materiales de troquel mucho más resistentes que troquelar cartón o plástico delgado.
• Volumen de Producción: Para producciones de bajo volumen, materiales menos costosos pueden ser suficientes. Para millones de piezas, se necesitan materiales de alta gama con excelente resistencia al desgaste para minimizar el tiempo de inactividad por reemplazo.
• Complejidad de la Forma y Tolerancias: Formas intrincadas o requisitos de tolerancia muy ajustados demandan materiales que puedan ser mecanizados con extrema precisión y que mantengan su forma bajo carga.
• Tipo de Operación: No es lo mismo un troquel de corte simple que un troquel progresivo complejo o un troquel de estampado que requiere detalles finos. Cada operación impone diferentes tipos de estrés en los materiales.
• Condiciones de Trabajo: La presencia de calor, humedad o lubricantes puede influir en la selección del material y en los tratamientos superficiales necesarios.
• Costo: El costo del material y el costo de mecanizarlo deben ser equilibrados con la vida útil esperada del troquel y la eficiencia de producción.
• Disponibilidad y Plazo de Entrega: Algunos materiales especializados pueden tener tiempos de entrega largos, lo que puede afectar los plazos de fabricación del troquel.

Una evaluación cuidadosa de estos factores, a menudo con la ayuda de expertos en metalurgia y diseño de troqueles, es esencial para garantizar que el troquel cumpla con los requisitos de rendimiento y durabilidad.

Preguntas Frecuentes sobre Materiales para Troqueles

¿Qué es un troquel industrial?

Un troquel industrial es una herramienta de precisión, generalmente de metal, utilizada en prensas para cortar, doblar, perforar o dar forma a materiales como láminas de metal, cartón, plástico o tela mediante la aplicación de fuerza.

¿Por qué es tan importante el material en la fabricación de un troquel?

El material determina la durabilidad del troquel, su capacidad para mantener la precisión bajo cargas repetidas y su resistencia al desgaste, al impacto y a la temperatura. La elección correcta asegura una larga vida útil, calidad constante en las piezas producidas y eficiencia en el proceso.

¿Cuál es el material más común para la base de un troquel?

El acero tipo A36 es muy común para las placas base y soportes debido a su buena maquinabilidad, soldabilidad y costo, aunque otros aceros o incluso aluminio pueden usarse dependiendo de los requisitos específicos.

¿Se usa siempre acero para fabricar troqueles?

El acero es el material principal para las partes activas (punzones y matrices) debido a su dureza y resistencia. Sin embargo, otros materiales como el aluminio (ej. 6061) se utilizan para componentes estructurales o de soporte donde la reducción de peso o la absorción de impacto son beneficiosas.

¿Influye el material a troquelar en la elección del material del troquel?

Sí, absolutamente. Materiales más duros o abrasivos a troquelar requieren que el troquel esté hecho de materiales con mayor dureza y resistencia al desgaste para evitar un deterioro rápido.

En resumen, la fabricación de troqueles es un arte y una ciencia donde la selección del material adecuado es un pilar fundamental. Aceros como el A36, 1045 y 4140 T, junto con aleaciones de aluminio como el 6061, ofrecen un abanico de propiedades que permiten a los ingenieros diseñar troqueles optimizados para una vasta gama de aplicaciones industriales. Comprender las características y limitaciones de cada material es clave para garantizar la producción eficiente y de alta calidad que la industria moderna demanda.
