Válvulas Industriales: Tipos Clave y Selección

Las válvulas son componentes fundamentales en cualquier sistema que involucre el manejo y control de fluidos, ya sean líquidos o gases. Su función principal es regular, dirigir o detener el flujo de un fluido dentro de una canalización. En el entorno de los parques industriales y las diversas plantas de producción, la elección correcta de una válvula no es una tarea trivial; de ella dependen la eficiencia operativa, la seguridad del personal y la integridad de los procesos.

La diversidad de aplicaciones industriales exige una amplia variedad de diseños de válvulas, cada uno optimizado para cumplir requisitos específicos de presión, temperatura, tipo de fluido y accionamiento. Comprender los diferentes tipos disponibles y los factores a considerar para su selección es crucial para ingenieros, operadores y responsables de mantenimiento.

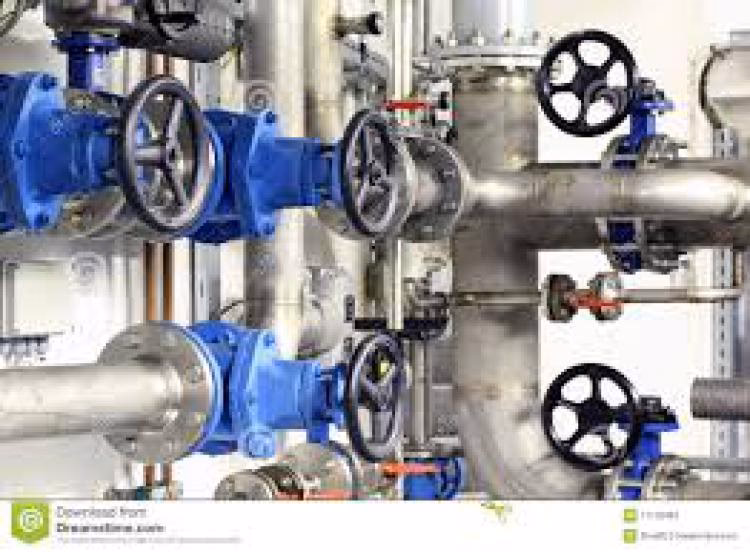

Breve Historia de las Válvulas

Aunque las válvulas modernas están estrechamente ligadas a la Revolución Industrial y al desarrollo de maquinaria compleja, sus orígenes se remontan a civilizaciones antiguas. Se han encontrado evidencias del uso de dispositivos similares a válvulas en ciudades mediterráneas como Rabat, Djemila, Istambul, Avarches, Augusta y Nápoles. Estos primeros diseños, a menudo con vástagos cilíndricos, incluían válvulas de retención para evitar el retorno del fluido, válvulas angulares e incluso válvulas mezcladoras, demostrando una comprensión temprana de la necesidad de controlar el movimiento del agua u otros líquidos.

Durante la Edad Media, el avance en este campo fue limitado. Sin embargo, el Renacimiento trajo consigo un renovado interés en la ingeniería hidráulica. La construcción de canales, sistemas de riego y complejos mecanismos hidráulicos impulsó el desarrollo de válvulas más sofisticadas y funcionales, adaptadas a las crecientes necesidades de la época.

La verdadera revolución en la industria de la válvula llegó de la mano de la Revolución Industrial. La invención de la máquina de vapor por Thomas Newcomen en 1705 fue un hito. Estas máquinas requerían válvulas capaces de contener y regular vapor a altas presiones y temperaturas, algo que los diseños existentes no podían manejar eficientemente. Inventores posteriores como James Watt, al mejorar las máquinas de vapor, también contribuyeron significativamente al perfeccionamiento del diseño de las válvulas.

A pesar de estos avances tempranos, la producción de válvulas a gran escala y como componentes estandarizados para una amplia gama de aplicaciones industriales tardaría aún más en consolidarse. Inicialmente, las válvulas se diseñaban y fabricaban a menudo de forma específica para proyectos particulares. Con el tiempo, la demanda creciente y la necesidad de intercambiabilidad impulsaron la estandarización y la producción industrial de válvulas, sentando las bases de la industria moderna que conocemos hoy.

Criterios Clave para la Selección de una Válvula Industrial

La elección de la válvula adecuada es un proceso que requiere considerar múltiples factores interrelacionados. Una decisión equivocada puede llevar a problemas de rendimiento, fallas prematuras, fugas o incluso accidentes graves. Los parámetros esenciales a evaluar incluyen:

Función de la Válvula

El primer y más fundamental criterio es determinar qué se espera que haga la válvula. ¿Su propósito principal es detener completamente el flujo (función de aislamiento o "on/off") o es regular el caudal del fluido (función de control o regulación)? Algunas válvulas son excelentes para cerrar herméticamente, pero poco adecuadas para el control de caudal, y viceversa. Utilizar una válvula diseñada para aislamiento en una aplicación de regulación puede dañar la válvula y el sistema.

Tipo de Fluido

La naturaleza del fluido que circulará por la canalización es un factor crítico. ¿Es un líquido o un gas? ¿Es químicamente neutro o corrosivo? ¿Contiene partículas sólidas en suspensión? ¿Es un fluido alimentario, farmacéutico o médico que requiere condiciones extremas de higiene y materiales específicos para evitar la contaminación? Las propiedades del fluido dictarán los materiales de construcción de la válvula (cuerpo, asiento, internos) para garantizar la resistencia a la corrosión, la abrasión, la temperatura y para cumplir con las normativas sanitarias o de seguridad.

Sistema de Accionamiento

¿Cómo se va a operar la válvula? Puede ser de accionamiento manual, que requiere la presencia de un operador para girar un volante o una palanca, o de accionamiento automático. Las válvulas automáticas pueden ser operadas remotamente mediante actuadores eléctricos, neumáticos o hidráulicos, a menudo integradas en sistemas de control centralizados. La elección del accionamiento depende de la frecuencia de operación, la accesibilidad de la válvula, los requisitos de automatización del proceso y consideraciones de seguridad.

Tipo de Montaje o Instalación

La forma en que la válvula se conectará a la tubería es otro aspecto importante. Los métodos comunes incluyen conexión roscada, embridada o soldada. La elección dependerá del tamaño de la tubería, la presión del sistema, el tipo de fluido y los estándares de diseño de la planta. Por ejemplo, para altas presiones o temperaturas, las conexiones soldadas o embridadas suelen ser preferibles a las roscadas.

Parámetros Técnicos de la Instalación

Una vez definidos los aspectos funcionales y del fluido, es esencial considerar las características técnicas específicas de la aplicación. Esto incluye la presión máxima y mínima de operación, la temperatura del fluido, el caudal requerido y las dimensiones de la tubería. Estos parámetros determinarán el tamaño nominal de la válvula, su clasificación de presión (rating) y la capacidad de caudal necesaria (coeficiente Cv).

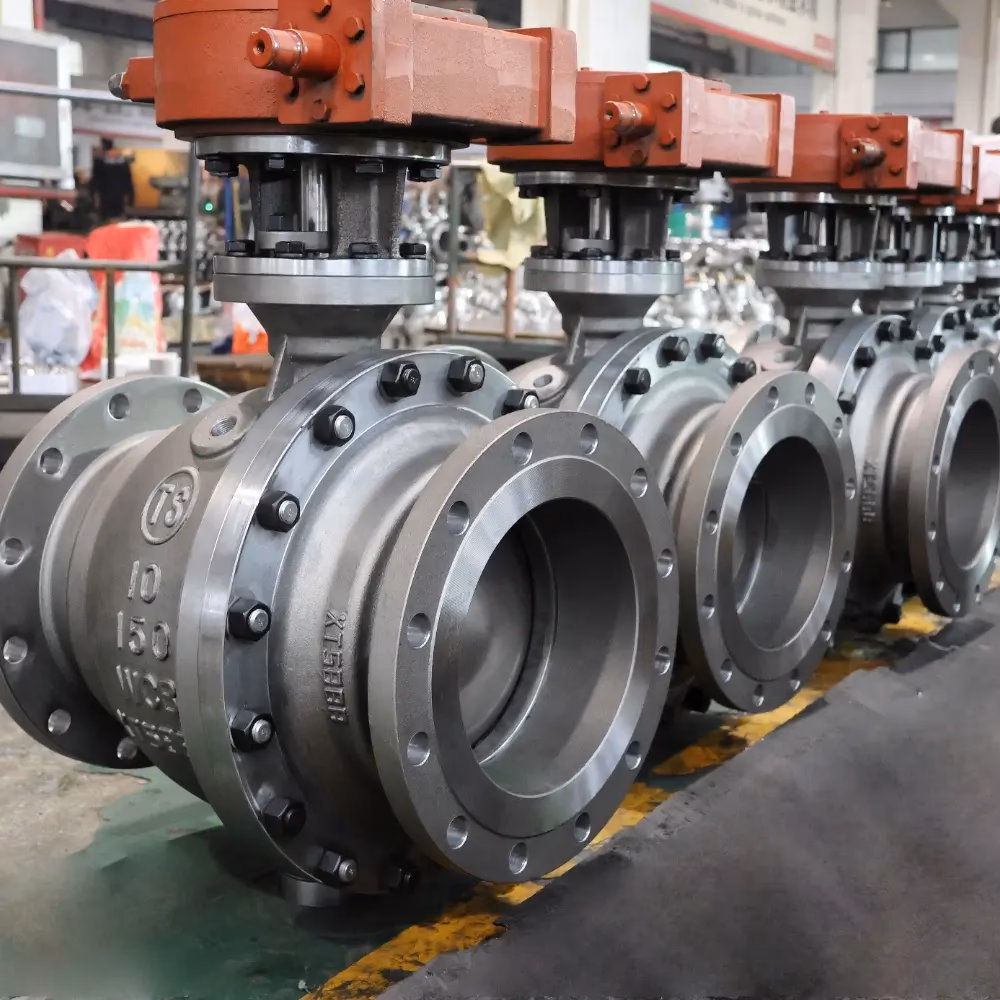

Los Tipos de Válvulas Manuales Más Utilizados en la Industria

Aunque existen innumerables diseños de válvulas, algunos tipos son particularmente prevalentes en sistemas industriales debido a sus características y versatilidad. Centrándonos en las válvulas de accionamiento manual más comunes, el texto proporcionado destaca las válvulas de bola, globo, compuerta y mariposa.

Según la norma JIS, una válvula es un dispositivo con partes móviles que permite abrir y cerrar una vía de circulación para permitir, prevenir o controlar el flujo de fluidos. Se pueden clasificar por cómo su elemento de cierre interactúa con la vía de flujo:

• Si el elemento de cierre 'rota' en la vía (ej: bola, mariposa).
• Si el elemento de cierre actúa como un 'sello o tapón' (ej: globo).
• Si el elemento de cierre es 'insertado' (ej: compuerta).
• Si la vía es 'pinchada desde el exterior' (ej: diafragma).

Analicemos los tipos más comunes detallados en la información:

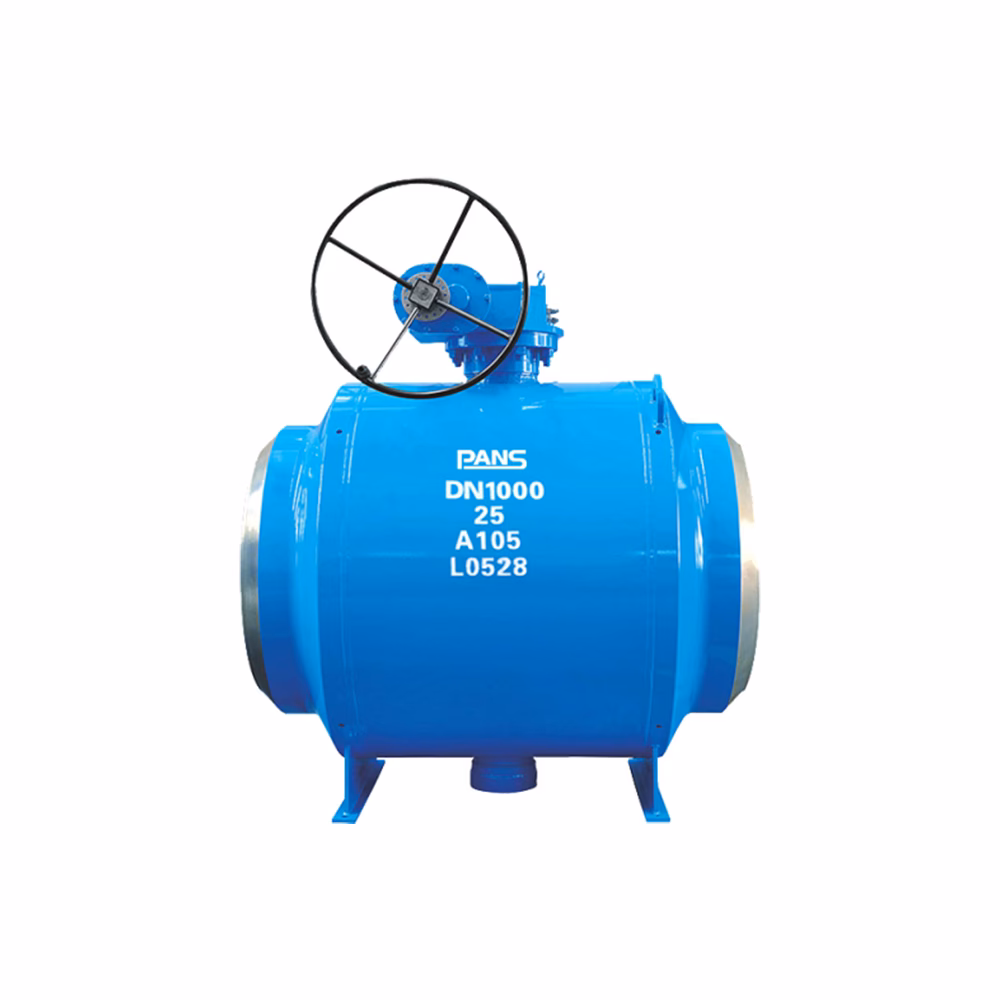

Válvulas de Bola

Las válvulas de bola son extremadamente populares, especialmente en aplicaciones de aislamiento (on/off). Su mecanismo de cierre es una bola perforada que rota 90 grados para abrir o cerrar el paso del fluido. Cuando el agujero de la bola está alineado con la tubería, la válvula está abierta; cuando se gira 90 grados, la parte sólida de la bola bloquea el paso.

Una de sus principales ventajas es la facilidad de operación: un simple giro de 90° permite pasar de completamente abierta a completamente cerrada. Ofrecen muy buena capacidad de cierre hermético (especialmente con asientos blandos) y la opción de diseño de 'paso completo', donde el diámetro interno de la válvula es igual al de la tubería, resultando en una mínima caída de presión cuando está completamente abierta. Además, al requerir solo un giro de 90° del vástago, el riesgo de fuga a través de la empaquetadura del vástago (prensaestopas) es menor en comparación con válvulas que requieren múltiples vueltas.

Sin embargo, es fundamental entender que las válvulas de bola están diseñadas casi exclusivamente para operar en posición totalmente abierta o totalmente cerrada. No son adecuadas para el control de caudal en posiciones parcialmente abiertas. Si se utilizan de esta manera, la alta velocidad del fluido al pasar por la abertura parcial puede dañar el asiento blando de la válvula (fenómeno conocido como erosión o cavitación), deformándolo y comprometiendo su capacidad de sellado hermético en el futuro. Por lo tanto, para regulación de caudal, se deben elegir otros tipos de válvulas.

Válvulas de Globo

A diferencia de las válvulas de bola, las válvulas de globo son excelentes para el control de caudal (regulación) además de poder usarse para aislamiento. Su mecanismo de cierre consiste en un tapón o disco que se mueve perpendicularmente hacia o desde un asiento anular. Al levantar el tapón, se permite el paso del fluido; al bajarlo firmemente sobre el asiento, se cierra la válvula.

La capacidad de control de caudal se logra ajustando la distancia entre el tapón y el asiento. A medida que el tapón se aleja del asiento, el área de paso aumenta gradualmente. Una característica importante de las válvulas de globo es que, incluso cuando se utilizan en posición parcialmente abierta para regular el caudal, hay pocas posibilidades de dañar el asiento o el tapón por la acción del fluido, a diferencia de las válvulas de bola. Un tipo particular de válvula de globo, la válvula de aguja, está diseñada específicamente para un control muy fino de pequeños caudales.

La principal desventaja de las válvulas de globo es su mayor caída de presión en comparación con otros tipos como las de compuerta o bola (paso completo). Esto se debe a que el fluido debe cambiar de dirección varias veces al pasar a través del cuerpo de la válvula, creando una vía de circulación en forma de 'S'. Además, para abrir y cerrar completamente una válvula de globo se requieren múltiples vueltas del volante, lo que aumenta la posibilidad de desgaste y fuga a través de la empaquetadura del vástago. También puede ser difícil determinar visualmente el punto exacto en el que la válvula está completamente cerrada, existiendo el riesgo de apretar demasiado y dañar la superficie del asiento o el tapón.

Válvulas de Compuerta

Las válvulas de compuerta, como su nombre indica, funcionan de manera similar a una compuerta o esclusa que se levanta o baja para permitir o bloquear el paso del fluido. El elemento de cierre, una 'compuerta' o 'cuña', se mueve verticalmente, insertándose en la vía de circulación del fluido para detenerlo o retrayéndose completamente para abrir el paso.

La principal característica de las válvulas de compuerta es su mínima caída de presión cuando están completamente abiertas. Esto se debe a que, en la posición abierta, la compuerta se retira completamente del fluido, dejando un paso libre casi idéntico al de la tubería. Son ideales para aplicaciones donde se requiere un flujo sin restricciones y una mínima pérdida de energía cuando la válvula está abierta.

Sin embargo, las válvulas de compuerta están diseñadas exclusivamente para operar en posición completamente abierta o completamente cerrada (función on/off). No son adecuadas para el control de caudal en posiciones intermedias, ya que el flujo parcial puede causar vibraciones en la compuerta y erosionar tanto la compuerta como los asientos. Para abrir o cerrar completamente una válvula de compuerta se requiere levantar o bajar la compuerta a lo largo de toda la altura del cuerpo de la válvula, lo que implica accionar el volante o accionamiento numerosas veces. Su operación es más lenta que la de válvulas de bola o mariposa.

Válvulas de Mariposa

Las válvulas de mariposa utilizan un disco que gira sobre un eje dentro del cuerpo de la válvula para controlar el flujo. El disco suele estar en el centro de la tubería. Al girar el disco 90 grados, se pasa de la posición cerrada (disco perpendicular al flujo) a la posición abierta (disco paralelo al flujo).

Una de las características principales de las válvulas de mariposa es su dimensión cara a cara extremadamente pequeña y su peso ligero en comparación con otros tipos de válvulas, lo que las hace ideales para instalaciones donde el espacio es limitado. También ofrecen una baja caída de presión cuando están completamente abiertas, aunque el disco siempre permanece en el camino del fluido, creando una ligera restricción incluso en la posición abierta. Su operación es rápida, requiriendo solo un giro de 90°.

Estas válvulas se utilizan a menudo en aplicaciones de baja a media presión y temperatura, y son muy comunes en sistemas de agua, aire, HVAC y algunas aplicaciones químicas. Si bien pueden ofrecer cierta capacidad de control de caudal en posiciones intermedias, su capacidad de sellado hermético total puede ser menor que la de una válvula de bola o globo de alta calidad, dependiendo del diseño y los materiales del asiento.

Comparativa de Válvulas Industriales Comunes

Elegir la Válvula Correcta: Un Resumen

Como hemos visto, no existe una única válvula "más utilizada" en el sentido de que una sirva para todo. Las válvulas de bola, globo, compuerta y mariposa son comunes porque cubren una amplia gama de necesidades funcionales y operativas. La elección correcta dependerá siempre de un análisis detallado de la aplicación:

• Para aislamiento puro donde se necesita mínima caída de presión cuando está abierta: Válvula de Compuerta (especialmente en grandes diámetros) o Válvula de Bola (para cierre más hermético y operación rápida).
• Para control preciso de caudal (regulación): Válvula de Globo.
• Para aplicaciones donde el espacio o el peso son críticos, o para aislamiento y control básico en sistemas de baja/media presión (agua, aire): Válvula de Mariposa.
• Para sistemas de vapor, tanto las válvulas de bola como las de globo son comunes, pero con sus limitaciones y ventajas específicas (bola para on/off rápido, globo para regulación).

Además de la función principal y el tipo de válvula, siempre se deben considerar el tipo de fluido (corrosividad, temperatura, sólidos), la presión y el caudal del sistema, el tipo de accionamiento deseado (manual o automático) y el método de conexión a la tubería. Ignorar cualquiera de estos factores puede llevar a un rendimiento deficiente, mayores costos de mantenimiento o, lo que es peor, fallas de seguridad.

Preguntas Frecuentes sobre Válvulas Industriales

¿Cuáles son las válvulas más utilizadas en la industria?

Según la información proporcionada, las válvulas manuales más típicamente utilizadas en sistemas de vapor y otras aplicaciones industriales son las válvulas de globo, bola, compuerta y mariposa. Cada una domina en ciertas aplicaciones debido a sus características específicas. Las válvulas de bola y globo son especialmente comunes en sistemas de vapor.

¿Cómo elegir la válvula industrial adecuada para mi aplicación?

La elección se basa en determinar la función principal (aislamiento o control de caudal), el tipo de fluido (naturaleza química, temperatura, presencia de sólidos), el accionamiento necesario (manual o automático), el tipo de instalación (roscada, embridada, soldada) y los parámetros técnicos como presión y caudal para dimensionar correctamente la válvula.

¿Quién fue clave en el desarrollo de las válvulas modernas?

Aunque las válvulas tienen orígenes antiguos, la historia moderna de la industria de la válvula está intrínsecamente ligada a la Revolución Industrial. Inventores como Thomas Newcomen y James Watt fueron fundamentales al desarrollar máquinas de vapor que requerían válvulas capaces de operar a altas presiones, impulsando mejoras significativas en su diseño y fabricación.

¿Se puede usar una válvula de bola para regular el caudal?

No, las válvulas de bola no son adecuadas para regular el caudal en posiciones parcialmente abiertas. Están diseñadas para uso exclusivo en posición totalmente abierta o totalmente cerrada. Operarlas parcialmente abiertas puede dañar el asiento de la válvula debido a la deformación por la presión y la velocidad del fluido, comprometiendo su capacidad de sellado.

¿Por qué las válvulas de globo tienen mayor caída de presión?

Las válvulas de globo tienen una mayor caída de presión en comparación con otros tipos como las de compuerta o bola (paso completo) porque la vía de circulación del fluido dentro de su cuerpo tiene forma de 'S'. Esto obliga al fluido a cambiar de dirección varias veces, generando más resistencia al flujo y, por lo tanto, una mayor pérdida de presión.

En conclusión, el mundo de las válvulas industriales es vasto y especializado. La correcta selección e implementación de estos componentes vitales garantiza la operación segura, eficiente y rentable de los procesos industriales en los parques y plantas de todo el mundo. Un conocimiento profundo de los tipos de válvulas y los criterios de selección es una inversión esencial para cualquier instalación industrial.
