Agitadores Industriales: Clave en Procesos

Los agitadores industriales son piezas fundamentales de la maquinaria utilizada en una vasta gama de procesos de fabricación. Lejos de ser simples batidoras a gran escala, son sistemas complejos diseñados para llevar a cabo operaciones críticas como la mezcla, la homogenización, la suspensión de sólidos, la dispersión de gases o líquidos inmiscibles, la disolución de productos, la reducción de tamaño de partículas y la mejora de la transferencia de calor. Su función principal es generar un flujo controlado dentro de un tanque, asegurando que dos o más productos interactúen de la manera deseada para lograr un resultado homogéneo o específico.

Estas máquinas operan mediante el movimiento rotatorio de uno o varios elementos propulsores, conocidos como rotores o impulsores. Estos rotores están montados en un eje que es accionado por un motor. La configuración del tanque, el tipo de impulsor, la velocidad de rotación y las propiedades de los fluidos son factores determinantes en la eficacia del proceso de agitación.

Las operaciones básicas que se pueden realizar con un sistema de agitación son diversas y a menudo se combinan en un mismo proceso para lograr objetivos complejos. Estas incluyen la mezcla de líquidos que son miscibles entre sí, la dispersión eficiente de un gas dentro de un volumen de líquido, la mezcla de líquidos que no se disuelven entre sí (inmiscibles) para crear dispersiones, o la formación de emulsiones o suspensiones finas a partir de líquidos inmiscibles y partículas. Además, la agitación es crucial para facilitar el intercambio de calor entre el líquido y los sistemas de calefacción o refrigeración, como serpentines o camisas de tanque. También es esencial para mantener partículas sólidas en suspensión, reducir su tamaño, dispersarlas uniformemente o disolver completamente productos sólidos en un líquido. Incluso la reducción del tamaño de aglomerados de partículas o la disminución del tamaño de gota en líquidos coalescentes son tareas que los agitadores industriales pueden realizar.

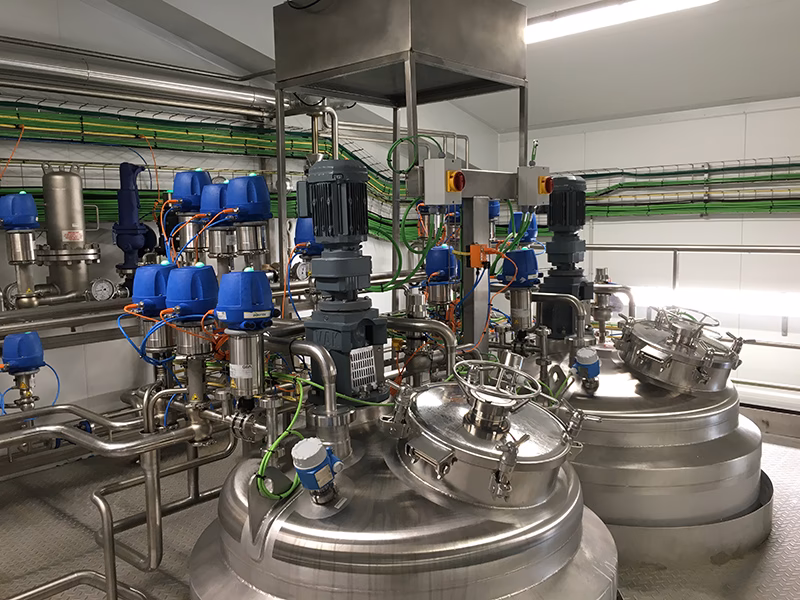

Un sistema de agitación industrial típico consta de tres componentes principales: un tanque, generalmente de forma cilíndrica, donde se contiene el material; un accionamiento, que suele ser un motor eléctrico que proporciona la energía rotacional; un eje de transmisión que conecta el accionamiento con los elementos propulsores; y uno o varios propulsores o impulsores distribuidos a lo largo del eje, que son los que realmente interactúan con el fluido para generar el flujo y la mezcla.

La selección del agitador adecuado es una decisión crítica que depende de múltiples factores, incluyendo el tipo de operación requerida, las propiedades de los materiales (especialmente la viscosidad), el tamaño del tanque y los objetivos del proceso. Los agitadores se pueden clasificar basándose en varios criterios: el tipo de flujo que inducen en el material (axial, radial o tangencial), la velocidad de operación requerida por la aplicación, y el diseño específico para manejar diferentes niveles de viscosidad.

Aunque todos los agitadores tienen el propósito común de mezclar o agitar, existen diferentes diseños para adaptarse a las necesidades específicas de cada proceso. Los mezcladores de rotor son quizás los más comunes, utilizando palas unidas a un rotor que gira para mover el material y lograr la uniformidad. Los mezcladores de turbina son más robustos y versátiles, con una mayor variedad de impulsores y sistemas de sellado, adecuados para operaciones de alta viscosidad o tolerancias estrictas. Suelen montarse verticalmente y centrados en el tanque.

Para materiales de alta viscosidad, se utilizan agitadores diseñados específicamente para trabajar a bajas velocidades pero con un alto momento de torsión. Estos equipos pueden manejar la resistencia significativa que ofrecen los fluidos muy viscosos. Es común encontrar en estos mezcladores impulsores con formas particulares, como los de ancla, que son muy efectivos para raspar las paredes del tanque y promover el movimiento en fluidos pegajosos, o perfiles helicoidales que mejoran la eficiencia del flujo axial en materiales densos.

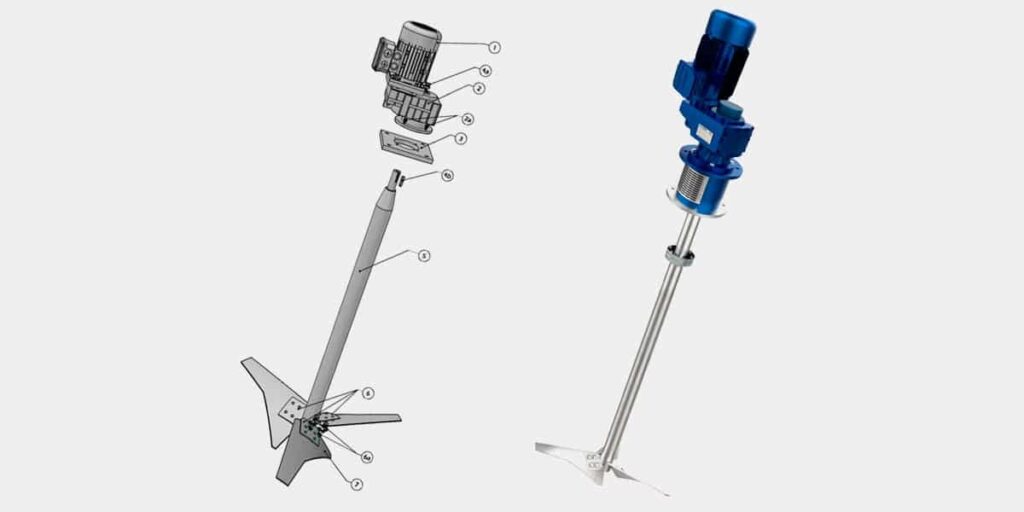

Los componentes clave que conforman un agitador industrial son el eje de agitación, que transmite el movimiento rotatorio; las paletas o impulsores, que son los elementos que interactúan directamente con el fluido; y el motor eléctrico que proporciona la energía. La forma de las paletas es un factor crucial que determina el patrón de flujo y la eficacia de la mezcla para diferentes tipos de sustancias.

Existen varias formas comunes de paletas, cada una diseñada para un tipo específico de fluido y operación:

• Paletas planas: Rectas, con 1 a 8 palas. Ideales para mezclar líquidos de baja viscosidad.
• Paleta de turbina: Con forma de abanico, generalmente con 2 a 4 palas. Adecuadas para líquidos de viscosidad media, generando flujos radiales intensos.
• Paletas de hélice: Tres palas dispuestas helicoidalmente, similar a una hélice de barco. Utilizadas para generar un fuerte flujo axial en líquidos de baja viscosidad, moviendo el fluido de arriba abajo o viceversa.
• Paletas de ancla: Con forma que sigue el contorno del tanque, 2 a 4 palas. Excelentes para líquidos de alta viscosidad, raspan las paredes y aseguran movimiento cerca de ellas.
• Cuchilla de cinta: Forma de cinta helicoidal, 1 a 4 cuchillas. Muy efectivas para mezclar líquidos de alta viscosidad, moviendo el material axialmente y radialmente.

Los agitadores industriales son omnipresentes en numerosos sectores. En la industria farmacéutica, son esenciales para la producción de medicamentos, vacunas, soluciones oftálmicas y una amplia gama de productos cosméticos, garantizando la uniformidad y esterilidad necesarias. La industria petroquímica depende de ellos para la homogenización de crudo, el control de fluidos en pozos de perforación y procesos como la absorción de gases o la suspensión de sólidos, vitales para la productividad y eficiencia operativa.

En el sector alimentario, los agitadores mantienen la consistencia y propiedades de pastas, bebidas, aceites, emulsiones de sabores y otros productos, siendo la homogenización su objetivo principal. Incluso en el tratamiento de aguas, tanto residuales como potables, los agitadores son fundamentales para procesos como la aireación, decantación y la eliminación de contaminantes, asegurando la calidad del agua.

Como cualquier maquinaria industrial, los agitadores requieren mantenimiento regular para asegurar su funcionamiento óptimo y prolongar su vida útil. Las fallas más comunes suelen manifestarse como una agitación o mezcla ineficiente, a menudo causada por cambios en la velocidad, desalineación del impulsor o sobrecarga del equipo. Las fugas y derrames son también problemas recurrentes, indicando sellos defectuosos o una instalación incorrecta. Las vibraciones anormales son una señal de alerta importante, pudiendo indicar un impulsor desequilibrado o problemas de nivelación. El sobrecalentamiento del motor es otro fallo potencial que requiere atención inmediata.

La monitorización del estado de los agitadores es clave para prevenir paradas no programadas. Un ejemplo de esto es un caso de éxito en la industria minera, donde un agitador en una celda de flotación (proceso utilizado para separar minerales) comenzó a mostrar señales de fallo. La flotación implica agitar una mezcla de minerales, agua y reactivos químicos, inyectando aire para que los minerales hidrófobos se adhieran a las burbujas y floten. El agitador es vital para este proceso.

Mediante una solución de monitorización continua, se detectó una alerta temprana indicando un problema en el rodamiento de un motor y un defecto en su tapa. Esta detección proactiva permitió al equipo de mantenimiento preparar los materiales necesarios y reemplazar el motor de forma rápida y segura antes de que ocurriera una falla catastrófica. Después del reemplazo, los niveles de vibración volvieron a la normalidad, confirmando la corrección del problema y evitando una interrupción costosa en la producción.

En resumen, los agitadores mecánicos industriales, compuestos por motor, eje e impulsores, son equipos versátiles y esenciales en la industria moderna. Su correcta selección, operación y mantenimiento garantizan la eficiencia de los procesos, la calidad del producto y la reducción de costos operativos en una amplia variedad de aplicaciones, desde la producción farmacéutica y alimentaria hasta la petroquímica y el tratamiento de aguas.

A continuación, presentamos una tabla comparativa de los tipos de paletas de impulsores:

Preguntas Frecuentes sobre Agitadores Industriales:

• ¿Qué es un agitador industrial? Son máquinas que mezclan, homogenizan o dispersan materiales dentro de un tanque mediante el movimiento rotatorio de impulsores.
• ¿Cuál es la función principal de un agitador? Generar un flujo controlado para lograr la interacción deseada entre los componentes, ya sea mezcla, suspensión, disolución, etc.
• ¿Qué partes componen un agitador típico? Generalmente constan de un motor, un eje de transmisión y uno o varios impulsores (paletas o rotores).
• ¿En qué industrias se utilizan? Son esenciales en la farmacéutica, petroquímica, alimentaria, tratamiento de aguas y muchas otras.
• ¿Cómo se elige el tipo de agitador? La selección depende de la operación requerida, la viscosidad del fluido, el tamaño del tanque y el tipo de flujo necesario.
• ¿Cuáles son las fallas más comunes? Agitación ineficiente, fugas, vibraciones anormales y sobrecalentamiento del motor.
• ¿Por qué es importante el mantenimiento? El mantenimiento regular previene fallas, asegura la eficiencia del proceso y prolonga la vida útil del equipo.
