Transformadores en la Industria: Usos y Tipos

La vida moderna, tal como la conocemos, sería impensable sin un suministro constante y confiable de energía eléctrica. Desde nuestros hogares hasta las grandes plantas de producción, la electricidad impulsa innumerables procesos. Sin embargo, la energía generada a menudo necesita ser adaptada antes de ser utilizada por la maquinaria y los equipos. Aquí es donde entran en juego los transformadores, dispositivos fundamentales que permiten modificar los niveles de voltaje o intensidad de la corriente alterna, asegurando que llegue a donde se necesita de la forma correcta y segura. Comprender qué transformadores se utilizan en las industrias y sus características es crucial para garantizar la eficiencia, la seguridad y la continuidad operativa.

Un transformador es un dispositivo estático que opera bajo el principio de la inducción electromagnética, descubierto por Michael Faraday. Su función principal es transferir energía eléctrica entre circuitos, aumentando o disminuyendo el voltaje (o la intensidad) sin modificar la frecuencia ni, idealmente, la potencia. Esto se logra mediante la interacción de campos magnéticos generados por bobinas (devanados) enrolladas alrededor de un núcleo común. En el entorno industrial, donde las necesidades energéticas son diversas y a menudo muy elevadas, la capacidad de adaptar el voltaje es indispensable.

La Importancia Crucial de los Transformadores en la Industria

Las industrias manufactureras, sin importar su sector, dependen en gran medida de un suministro eléctrico estable y con niveles de voltaje adecuados para su maquinaria especializada. Los transformadores son el corazón de los sistemas de distribución eléctrica dentro de estas instalaciones, actuando como reguladores que aseguran que cada equipo reciba la energía en las condiciones óptimas para su funcionamiento. Su papel va más allá de la simple conversión de voltaje; contribuyen a la eficiencia energética, previenen daños costosos en los equipos causados por fluctuaciones de voltaje y garantizan la seguridad del personal y de las instalaciones.

La diversidad de procesos y maquinaria en el sector industrial implica una variedad de requisitos eléctricos. Desde pequeños motores y sistemas de iluminación hasta gigantescas prensas y hornos industriales, cada aplicación demanda un nivel de voltaje específico. Los transformadores permiten que una única fuente de energía de alta tensión (más eficiente para la transmisión a largas distancias dentro de una fábrica o parque industrial) se derive y se convierta a los múltiples niveles de voltaje requeridos por los diferentes equipos. Esto optimiza el uso de la energía y reduce las pérdidas en la distribución interna.

Aplicaciones Específicas por Sector Industrial

La versatilidad de los transformadores los hace esenciales en una amplia gama de industrias:

• Manufactura Automotriz: Las fábricas de automóviles son ejemplos perfectos de la complejidad industrial. Dependen de transformadores para alimentar líneas de ensamblaje automatizadas, sofisticados sistemas robóticos y equipos de soldadura de alta potencia. Los transformadores garantizan que estos sistemas críticos reciban la energía precisa y constante necesaria para procesos de fabricación exactos y eficientes, minimizando errores y maximizando la producción.
• Producción Electrónica: Las instalaciones de fabricación de productos electrónicos requieren un control de voltaje extremadamente preciso para equipos sensibles como los utilizados en la fabricación de semiconductores, líneas de montaje de tecnología de montaje superficial (SMT) y maquinaria de prueba. Los transformadores desempeñan un papel vital al proporcionar una fuente de energía estable y limpia, esencial para la producción en masa de componentes y dispositivos electrónicos delicados y de alta tecnología.
• Manufactura Textil: En las fábricas textiles, grandes máquinas como hiladoras, telares y equipos de teñido operan continuamente. Los transformadores son fundamentales para suministrar la energía necesaria a estas máquinas, asegurando una producción de textiles y prendas de vestir ininterrumpida y eficiente. La fiabilidad del suministro eléctrico es clave para mantener el ritmo de producción y la calidad del producto.
• Procesamiento de Alimentos: Las plantas de procesamiento de alimentos tienen necesidades energéticas variadas, desde potentes unidades de refrigeración para mantener la cadena de frío hasta maquinaria de envasado y equipos de procesamiento. Los transformadores garantizan que todos estos sistemas funcionen correctamente, manteniendo un control de temperatura óptimo y cumpliendo con los estrictos estándares de seguridad alimentaria a lo largo de todo el proceso de producción y envasado.
• Manufactura Farmacéutica: La producción de productos farmacéuticos exige precisión y entornos controlados. Las empresas farmacéuticas utilizan transformadores para alimentar prensas de píldoras, líneas de envasado automatizadas y equipos de procesamiento estéril. La energía constante y fiable es esencial para la producción eficiente y segura de medicamentos y productos farmacéuticos, donde cualquier interrupción o fluctuación puede tener consecuencias críticas.

En todos estos ejemplos, los transformadores son mucho más que simples componentes; son habilitadores de procesos, garantizando que la energía se entregue de manera óptima para maximizar la productividad, asegurar la calidad del producto y mantener altos estándares de seguridad.

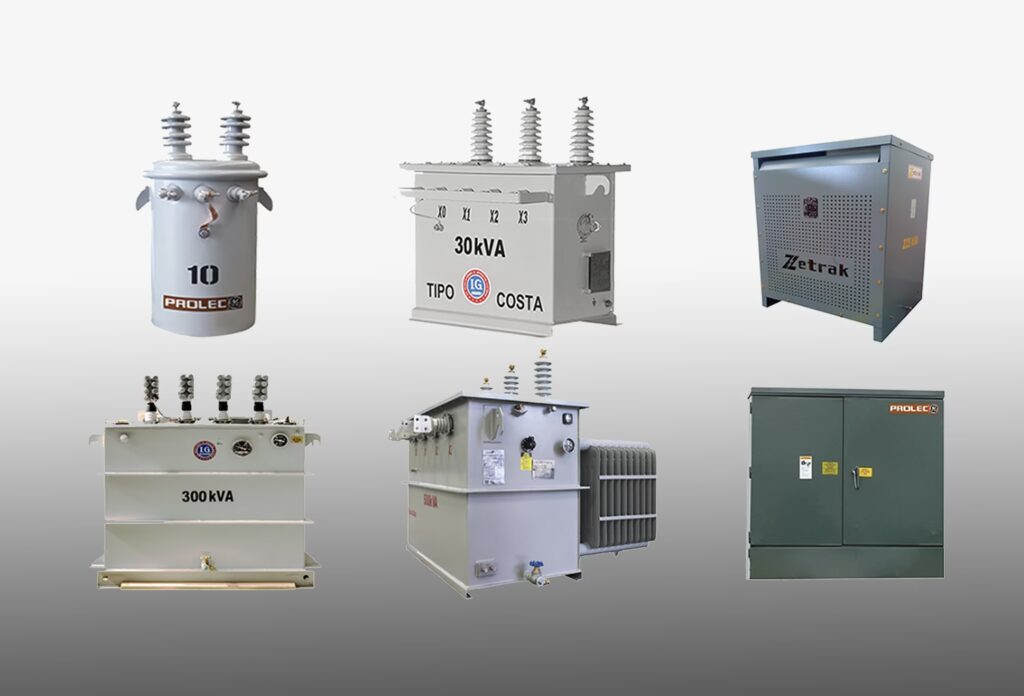

Conociendo los Tipos Principales de Transformadores

La elección del transformador adecuado depende de la naturaleza del suministro eléctrico disponible y de los requisitos de la carga (la maquinaria o el equipo que se va a alimentar). La distinción más fundamental entre los tipos de transformadores utilizados en la industria se basa en el número de fases de la corriente alterna que manejan. Aunque existen muchas subcategorías y diseños especializados, los tipos principales que encontramos son los monofásicos, los trifásicos y, en menor medida para ciertas aplicaciones, los bifásicos.

Transformadores Monofásicos

El transformador monofásico está diseñado para operar con sistemas de corriente alterna de una sola fase. Su función es, como la de cualquier transformador, transferir energía de un circuito a otro y modificar el voltaje. Operan basándose en el principio de inducción mutua entre dos devanados (primario y secundario) enrollados alrededor de un núcleo ferromagnético.

Su diseño es relativamente simple, compuesto típicamente por un alambre conductor (el devanado) y un núcleo de acero laminado que concentra el campo magnético. Son programados para subir (elevadores) o bajar (reductores) las tensiones sin alterar la frecuencia de la red. Tienden a tener un buen desempeño en su rango de aplicación, siempre y cuando se seleccionen y operen adecuadamente.

En el entorno industrial, los transformadores monofásicos no suelen utilizarse para alimentar la maquinaria pesada principal, que generalmente requiere sistemas trifásicos. Sin embargo, son comunes para alimentar cargas más pequeñas, sistemas de iluminación, circuitos de control, equipos de oficina dentro de la planta o maquinaria especializada que opera con alimentación monofásica.

Transformadores Trifásicos

Los transformadores trifásicos son la columna vertebral de la distribución de energía en la mayoría de las instalaciones industriales de gran tamaño y parques industriales. Esto se debe a que los sistemas de energía trifásica son inherentemente más eficientes para la transmisión de grandes cantidades de energía y son necesarios para operar la mayoría de los motores eléctricos potentes y la maquinaria pesada utilizada en la industria.

Un transformador trifásico maneja tres fases de corriente alterna simultáneamente. Está compuesto por seis devanados principales: tres primarios y tres secundarios, aunque existen configuraciones que utilizan menos devanados compartidos en un autotransformador. Estos devanados se distribuyen en un mismo núcleo, que a menudo tiene tres columnas distintas, una para cada fase. Esta configuración permite que el transformador eleve o disminuya el voltaje de las tres fases de manera coordinada, manteniendo el equilibrio del sistema.

Una característica importante de los transformadores trifásicos es su capacidad, dependiendo de la configuración de sus conexiones (delta, estrella), para proporcionar aislamiento eléctrico entre el circuito primario y el secundario. Esto mejora significativamente la seguridad y la estabilidad del sistema eléctrico industrial. Son esenciales para alimentar las cargas más grandes y demandantes, como grandes motores, sistemas de climatización industrial, hornos eléctricos y la distribución principal de energía en toda una planta.

Transformadores Bifásicos

Los transformadores bifásicos, aunque menos comunes que los monofásicos o trifásicos en las aplicaciones industriales modernas a gran escala, tienen sus nichos de uso. Un sistema bifásico, como su nombre indica, opera con dos fases de corriente alterna. Una configuración común para un transformador bifásico implica cuatro bobinas: dos de alta tensión y dos de baja tensión, aunque también pueden encontrarse en configuraciones que incluyen un neutro.

Estos transformadores pueden encontrarse en lugares públicos como centros comerciales para ciertas distribuciones internas o en aplicaciones industriales muy específicas o sistemas eléctricos más antiguos. Se dice que un sistema bifásico está en equilibrio cuando la suma vectorial de sus tensiones es nula. Aunque no son tan omnipresentes como los transformadores trifásicos en la industria pesada, siguen siendo un tipo conocido y con demanda comercial para ciertas aplicaciones donde un sistema trifásico no es viable o necesario.

Comparativa de Tipos de Transformadores Industriales

Para entender mejor las diferencias y aplicaciones de estos transformadores en el contexto industrial, podemos compararlos según sus características principales:

Factores Clave para la Selección de un Transformador Industrial

Elegir el transformador correcto para una aplicación industrial no es una tarea trivial y requiere considerar varios factores:

• Requisitos de Potencia (kVA): La capacidad del transformador debe ser suficiente para manejar la carga total de los equipos que alimentará, con un margen adecuado para crecimiento futuro.
• Niveles de Voltaje: Es fundamental que el transformador sea capaz de convertir el voltaje de entrada disponible al voltaje de salida que la maquinaria requiere. Esto incluye tanto el voltaje en el lado primario (entrada) como en el secundario (salida).
• Número de Fases: Como hemos visto, la elección entre monofásico, bifásico o trifásico depende directamente del tipo de suministro eléctrico disponible y de la maquinaria a alimentar. La mayoría de la maquinaria industrial pesada requiere energía trifásica.
• Frecuencia: Los transformadores están diseñados para operar a una frecuencia específica (generalmente 50 Hz o 60 Hz). La frecuencia de la red debe coincidir con la del transformador.
• Condiciones Ambientales: El lugar donde se instalará el transformador (temperatura, humedad, altitud, presencia de polvo o químicos) influye en el tipo de envolvente y el diseño de enfriamiento necesarios.
• Eficiencia: Un transformador más eficiente reduce las pérdidas de energía durante la conversión, lo que se traduce en ahorros significativos en el consumo eléctrico a largo plazo, un factor crucial en operaciones industriales intensivas en energía.
• Regulaciones y Estándares: Los transformadores deben cumplir con las normativas eléctricas locales e internacionales pertinentes para garantizar la seguridad y el rendimiento.
• Costo: Se debe considerar tanto el costo inicial de adquisición como los costos operativos a lo largo de la vida útil del transformador (eficiencia, mantenimiento).

Mantenimiento y Vida Útil de los Transformadores

Una vez instalado, el mantenimiento adecuado es fundamental para garantizar la longevidad y el rendimiento confiable de un transformador industrial. Los transformadores son equipos robustos, pero están sujetos a desgaste debido a factores como el calor, la humedad, las sobrecargas y el paso del tiempo. Un programa de mantenimiento preventivo puede identificar problemas potenciales antes de que causen fallas costosas.

Las tareas de mantenimiento suelen incluir inspecciones visuales (buscando fugas de aceite, corrosión, conexiones sueltas), pruebas de aislamiento, análisis del aceite dieléctrico (si es un transformador lleno de líquido) para detectar contaminantes o signos de degradación, y mediciones de resistencia de los devanados. Un mantenimiento proactivo ayuda a prolongar la vida útil del transformador, que puede ser de varias décadas, y asegura que continúe operando de manera segura y eficiente, manteniendo la continuidad de las operaciones industriales.

Preguntas Frecuentes sobre Transformadores Industriales

¿Qué hace exactamente un transformador en una fábrica?

Un transformador en una fábrica ajusta el nivel de voltaje de la energía eléctrica proveniente de la red de distribución para que coincida con los requisitos específicos de la maquinaria y los equipos dentro de la planta. Esto asegura que cada máquina reciba el voltaje correcto para operar de manera segura y eficiente.

¿Por qué la mayoría de la maquinaria industrial pesada usa energía trifásica?

Los sistemas trifásicos son más eficientes para transmitir y utilizar grandes cantidades de energía. Los motores trifásicos son más potentes, más compactos, más eficientes y tienen un par de arranque más uniforme que los motores monofásicos de potencia comparable, lo que los hace ideales para la maquinaria pesada.

¿Puede un transformador monofásico alimentar un motor trifásico?

No directamente. Un transformador monofásico solo proporciona una fase de energía. Para alimentar un motor trifásico se necesita un transformador trifásico o, en casos muy específicos y con limitaciones, dispositivos especiales (como convertidores de fase) que simulan la tercera fase.

¿Qué significa que un transformador sea "elevador" o "reductor"?

Un transformador elevador (step-up) aumenta el voltaje del circuito primario al secundario. Un transformador reductor (step-down) disminuye el voltaje del primario al secundario. En la industria, se utilizan comúnmente transformadores reductores para llevar la alta tensión de la red de distribución a los voltajes de operación de la maquinaria.

¿Los transformadores industriales cambian la frecuencia de la corriente eléctrica?

No, los transformadores ideales y prácticos en aplicaciones de potencia no cambian la frecuencia de la corriente alterna. La frecuencia de la salida es la misma que la de la entrada.

¿Son peligrosos los transformadores industriales?

Como cualquier equipo eléctrico de alta potencia, los transformadores presentan riesgos si no se manejan o mantienen adecuadamente. Contienen altos voltajes y, en algunos casos, aceites dieléctricos que pueden ser inflamables o contener sustancias químicas. Sin embargo, con la instalación correcta, envolventes de seguridad y un mantenimiento riguroso por parte de personal calificado, operan de manera segura.

¿Cuál es la principal ventaja de un transformador trifásico sobre tres monofásicos para una carga trifásica?

Un único transformador trifásico es generalmente más compacto, más ligero, más eficiente y más económico que un banco de tres transformadores monofásicos de capacidad equivalente para alimentar una carga trifásica.

Conclusión

Los transformadores son componentes críticos y a menudo poco reconocidos de la infraestructura industrial moderna. Su capacidad para adaptar los niveles de voltaje de la energía eléctrica es lo que permite que la vasta y diversa gama de maquinaria industrial funcione de manera correcta y eficiente. Desde la precisión requerida en la fabricación de productos electrónicos hasta la potencia bruta necesaria en la industria automotriz o textil, los transformadores garantizan que la energía llegue a donde se necesita, en la forma adecuada.

La elección entre transformadores monofásicos, trifásicos o bifásicos depende de las necesidades específicas de cada aplicación y sistema de distribución. Comprender sus diferencias, aplicaciones y la importancia de su correcta selección y mantenimiento es fundamental para cualquier operación industrial que busque maximizar su eficiencia, asegurar la fiabilidad de sus procesos y proteger su inversión en maquinaria y equipos. Son, sin lugar a dudas, un pilar esencial de la productividad industrial.
